在Allegro中如何拼板
录入:edatop.com 点击:
利用sub-drawing工具可以拼板,详细步骤如下:
1.依次将每一个文件生成*.clp文件。执行File->Export->Sub-Drawing,在Find中选ALL ON。
2.再新建一个文件,执行File->Import->Sub-Drawing,在出现的“Selected Subdrawing To Import”框中输入*.clp文件的路径及文件名。
3.点击OK,就可以看到调入的文件了。按提示操作完成即可。
4.依次将*.clp文件输入即可。位置,方向同“move 或Copy”中命令一样。
1.依次将每一个文件生成*.clp文件。执行File->Export->Sub-Drawing,在Find中选ALL ON。
2.再新建一个文件,执行File->Import->Sub-Drawing,在出现的“Selected Subdrawing To Import”框中输入*.clp文件的路径及文件名。
3.点击OK,就可以看到调入的文件了。按提示操作完成即可。
4.依次将*.clp文件输入即可。位置,方向同“move 或Copy”中命令一样。
多谢分享
怎么感觉大家非要在allegro里面拼板呢!

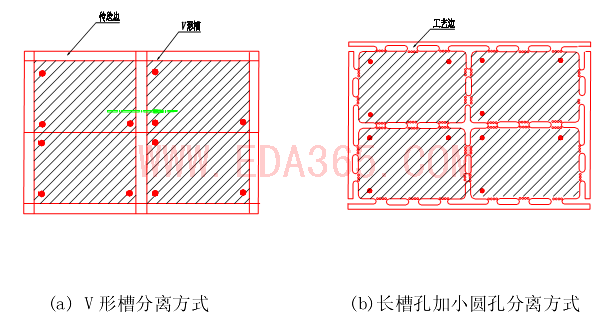

据我所知把gerber交给板厂后,板厂会根据你所需要的数量进行拼板的,他们拼的板省时又省材料,我们设计人员只要交gerber文件就可以了,给大家贴个图看下:
我们都是要求自己拼板的
三楼说的对
用sub-drawing拼版,导入的时候好多warning。
Netname "AGND" for via at (-18.1608 40.115) does not exist, create anyway.
Netname "AGND" for shape on layer ETCH/TOP at (-1.4 45.85) does not exist.
Created shape on dummy net.
这两种警告出板的话会不会有问题呀?
而且好多drc呀...能忽略么?
同意
完全不同的概念吧。小编说的应该是用于多个人同时做一块板子,然后和在一起啦!
两块一模一样的板子可以拼到一起吗?
用sub-drawing的话,新导入的板子的没有属性呀,
重复的元件也无法显示的。
为什么呢?
三楼说的没错
xiexie
用MODULE
给个外框就好了,其他板厂会处理的。
感觉还是给厂家拼的好 又好又安全
学习了,谢谢
