盲埋孔不可用的问题
录入：edatop.com 点击：
在上篇帖子中我的盲埋孔不可使用。现已解决。原帖如下：http://www.eda365.com/thread-14000-1-1.html
在如下的菜单中
编辑盲埋孔，不可用的盲埋孔设置如下：

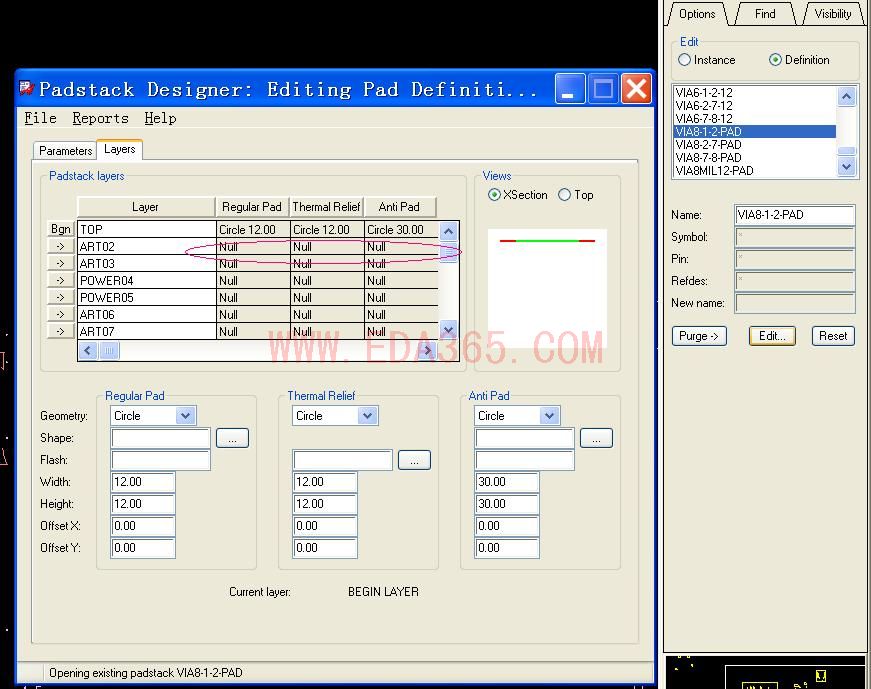

该孔是实现1-2的盲孔。虽然在做孔封装时是做了1-2的正确设置，但在调入pcb后第二层孔设置丢失。添加第二层的孔设置。见下：
如此，该盲孔就可以用了。其他的埋孔都这样设置。
我们可以进入如下的菜单进行盲埋孔层设置的检查：

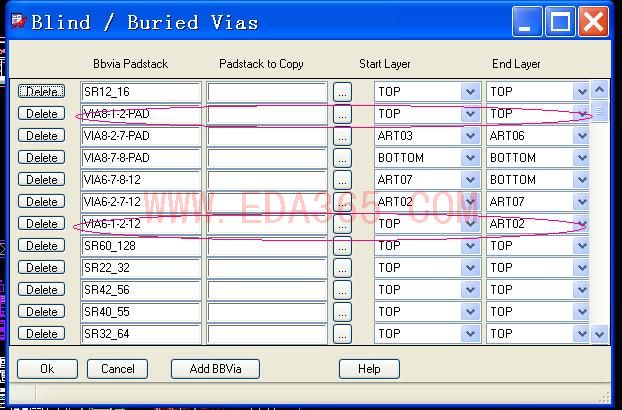

弹出的菜单如下：
上图两个标注出的过孔，就是一个可用一个不可用的设置。
在用上面的方法更改孔设置后，改过的孔设置就会跟着更改。可以在这个菜单下查看各个孔的设置。
以上就是我最近做盲埋孔设计时碰到的问题。总结出来只是不想让大家在走这个弯路，同时起到抛砖引玉的作用，希望大家把设计中碰到的问题和解决方法共享一下。大家共同进步。
