大片的添加GND过孔
录入:edatop.com 点击:
PCB走线和铺铜完成后,你会发现有些地方的GND网络连通性不好,但一个一个添加via比较麻烦而且不漂亮,现把我的做法写出来和大家分享,希望有帮助
1.在Edit中点击Copy, 在下图的Find选项中只勾选Vias一项(具体设置就不截图了),在PCB文件中点击一个GND网络的VIA
2.在屏幕右边的Options选项中做如下设置,见下图
code mode选项默认设置不变,X的选项中10表示X轴方向VIA的数量,2.54表示X方向上每个VIA的间距,Right表示VIA依次向右排列
Y选项中2表示Y轴方向2列VIA,2.54表示Y方向上每个VIA的间距,Downt表示VIA在Y方向上向下排列
Angle和Copy origin选项默认不变
3.然后在你需要打带GND网络的via的地方单击一下,是否看到了10X2个带GND网络的via,当然X,Y选项的数量和距离你是可以根据需要自行定制的,如果你发现有些VIA和走线有DRC冲突,move一下就OK了
OK,你学会了不?
[ 本帖最后由 aguang963_0 于 2008-12-27 22:12 编辑 ]
在Options里面选择DRC,网络,过孔类型和过孔间距,下图是我平时的设置
在要放过孔的地方圈一下,右键Place,一定要记得Place,如果其他地方还要放的话继续圈-->Place
结束F6(Done)
下面是效果
抛砖引玉了
1.在Edit中点击Copy, 在下图的Find选项中只勾选Vias一项(具体设置就不截图了),在PCB文件中点击一个GND网络的VIA
2.在屏幕右边的Options选项中做如下设置,见下图
code mode选项默认设置不变,X的选项中10表示X轴方向VIA的数量,2.54表示X方向上每个VIA的间距,Right表示VIA依次向右排列
Y选项中2表示Y轴方向2列VIA,2.54表示Y方向上每个VIA的间距,Downt表示VIA在Y方向上向下排列
Angle和Copy origin选项默认不变
3.然后在你需要打带GND网络的via的地方单击一下,是否看到了10X2个带GND网络的via,当然X,Y选项的数量和距离你是可以根据需要自行定制的,如果你发现有些VIA和走线有DRC冲突,move一下就OK了
OK,你学会了不?
[ 本帖最后由 aguang963_0 于 2008-12-27 22:12 编辑 ]
为方便大家的沟通与交流,本人所发的帖子都会在个人空间里保留,有兴趣的朋友可以过来看看
会了哦.
这个用 不用向以前改网格一个一个来了。 谢谢
这样就整齐多了,厉害
这个方法太好了。多谢拉!
还有其他方法吗?自动一次性放完?
学习了
多谢了,前两天遇见这个问题我一个个放的焊盘很是累人呀,谢谢小编分享
我用16.3好像有专门的选项。
不知道是不是高版本的关系,我放置这种过孔一直都是用Place来做的

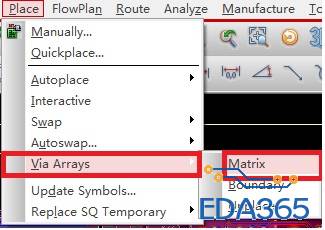

具体是Place-->Via Arrays-->Matrix

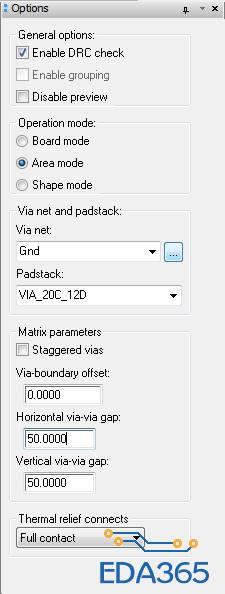

在Options里面选择DRC,网络,过孔类型和过孔间距,下图是我平时的设置
在要放过孔的地方圈一下,右键Place,一定要记得Place,如果其他地方还要放的话继续圈-->Place
结束F6(Done)

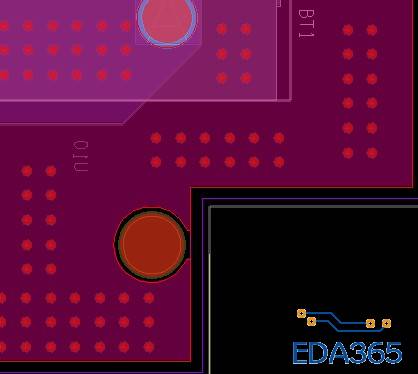

下面是效果
抛砖引玉了
楼上的方法不错,谢谢分享,学习了!
不错,Allegro还真不错
不错,学习了。
这个是主流方法 copy还是有点复杂
又长学到新知识了
