求助手动创封装出现的对话框！

录入：edatop.com 点击：

在创建新的封装的时候，有手动创建和使用向导创建。

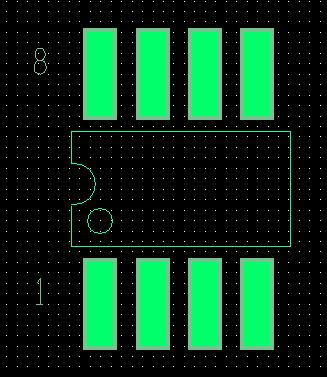

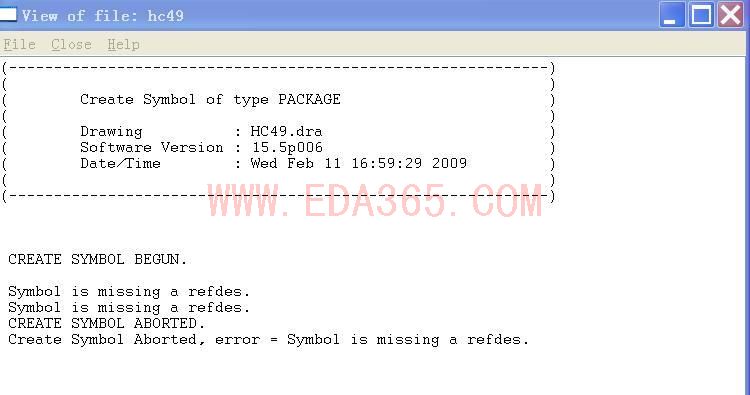

为什么我用向手动创建一个S0P8的封装点上保存的时候。会出现这样的对话框，是什么意思?为什么使用向导做封装就不会出现对话框?
请求大家来帮忙。很想知道。

提示已经非常清楚，你没有添加REFDES,

崩溃.我画了好多了.
都是这个对话框.
不加可不可以呀.好像是字符..

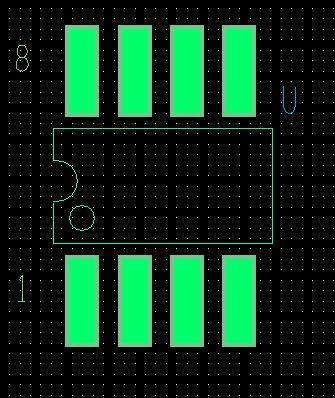

是不是这样,弄上U上去就OK啦.如果是三极管弄个Q?

藕先下班了. 弄上之后.真的没有那个对话框了.谢谢你的回答.

一般是U*，层一般设置在ref des下的silkscreen top层，可根据不同的需求放置在不同的层。

哦. 谢谢你.我的网络表成功导入ALLEGRO里面啦.

一定要加的。
像pads是默认就加上，allegro需要自己手工添加。
论坛有一个封装生成器，这个比较适合懒人。

原来是这样的呀. 谢谢你的回答.

感觉allegro在创建基础上面笨笨的，什么都要自己弄。
