Allegro 替换零件

在这里搜一下，论坛上以前有过这样的帖子

首先把做好的封装放到设置的库路径下，然后 选择logic》part logic 在弹出的界面里单击要修改的器件 （不想修改的去掉），然后在封装库里选择新的封装，点击modify，看看是不是修改成功了。最好把DEVICE也修改了

Place->update symbols里，就可以了

更新封装，然后Place->update symbols更新元件即可。

这个办法有试过，不行啊。没有办法选中要替换的零件。

你的办法应该是对的，但是我选择logic》part logic ，弹出的界面，是说我这个命令是残缺的，不知道是不是我的ALLEGRO缺少了什么东西**********请不吝相告。

如果换了名字就要重新导网表。如果没有改名字，直接update就可以了。如果换不掉，有可能是没有生成.psm文件。

告诉我你的版本我帮你解决
最好是15.5左右的

我的15.7，不知道你的什么原因，可以贴个图上来看看

学习了，谢谢

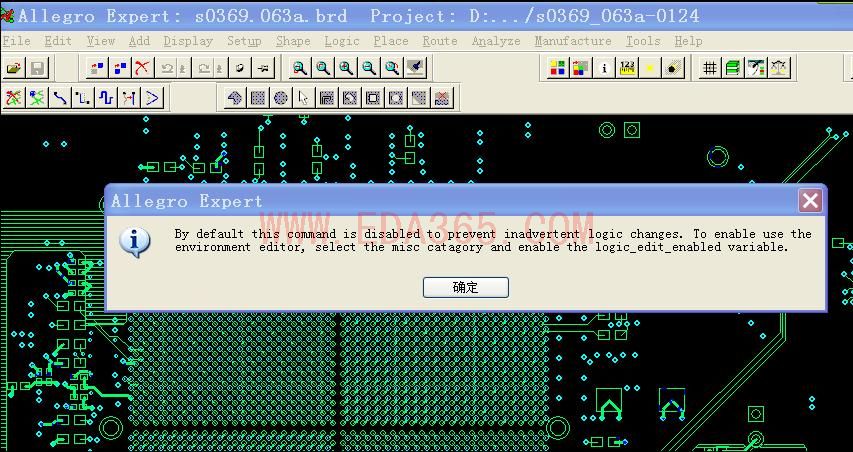

选择logic》part logic ，弹出界面（见附件）

有改名字，也生成.psm文件了，可是不知道为什么导不进去，我用的是15.5的，还是很谢谢你们的热心帮助。。

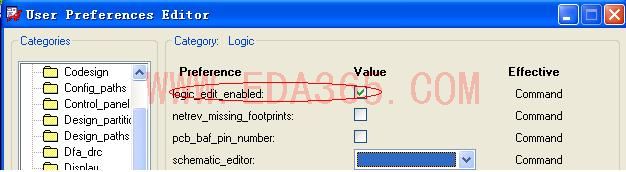

勾选图示的方框就可以了...不过用的时候还是要小心，保持和原理图一致..还有，如果是以前的版本应该是在misc文件夹里，16.0有专门的logic文件夹
[ 本帖最后由 btgcht 于 2008-11-25 12:54 编辑 ]

在MISC里，先使能net  logic，就是楼上说的
