看看我的gps模块天线部分的走线有问题吗
录入：edatop.com 点击：

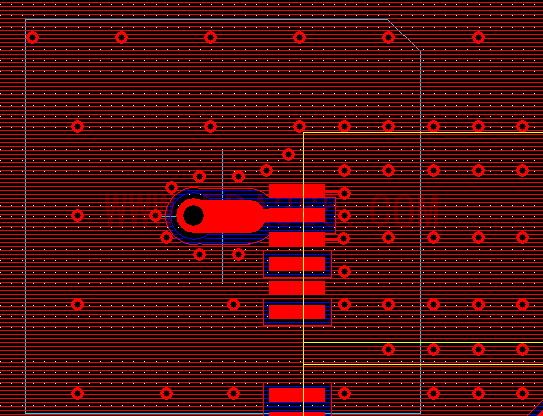

用的是u-blox的模块，这个天线做了50欧姆阻抗匹配的。走线宽度是60mil。接地铜和走线间距20mil。板子厚度1.2mm。
能不能在图上标示下，看不太清楚
就那个走线粗的部分就是做的阻抗匹配了。
高深～
GPS天线部分应该多打点地孔，另外，在天线走线的相邻两层挖空
我这个是双层板。
不放心的话，线宽可以通过APPCAD算下，间距我们一般做比较大，1MM以上
我是用appcad算的。板厚1.2mm。关键是过孔位置是不是合适的。
4层板 0.2mm层间距 走15mil 间距15mil OK?
同一面的地和信号线的距离要大于信号线到参考层面的距离哦，否则会影响其阻抗的
