急求高手解答!
录入:edatop.com 点击:
1.请问利用封装向导做的封装有自动创建TXT的DEVICE文件吗?是不是要另外自己再重新建TXT的DEVICE文件啊?
2.假如我布线好了一块PCB,现在在原理图上添加了一些原件,我怎么操作才能保证在现有布线好了的PCB的布线不变动,又能把修改的部分导进来PCB文件啊?就像PADS的ECO一样。
然后放置器件
PS:我是MM
2.假如我布线好了一块PCB,现在在原理图上添加了一些原件,我怎么操作才能保证在现有布线好了的PCB的布线不变动,又能把修改的部分导进来PCB文件啊?就像PADS的ECO一样。
1.没用过
2、前提:保证在原理图中pcb已有的期间标号不要改变,新加的器件全部新加标号。
操作:重新导入网表,放置新器件可用place -manually或者place -quickplace
不是很明白,那位老兄能不能说详细点啊。
在原理图中,如果新加了器件,比方说新加5个电阻,原先的电阻命名为R1-R100的话,新加的电阻就命名为R110-R114.不能用R1-R100中删掉的标号。只能新增
然后产生网表--这个不用说了吧

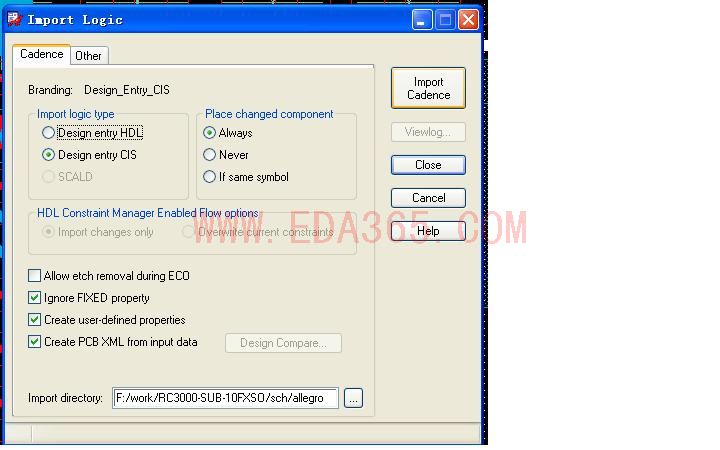

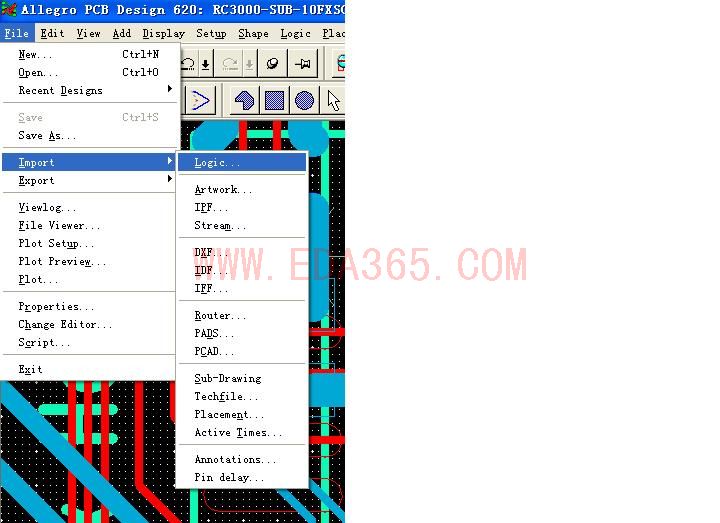

导入新网表

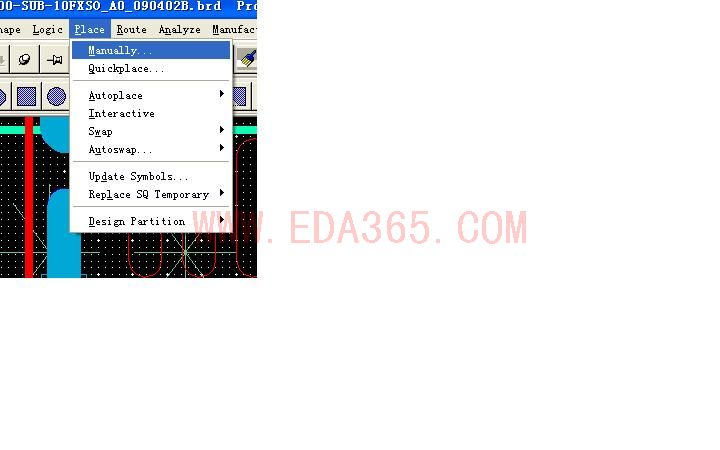

然后放置器件
PS:我是MM
