走线到异形焊盘出问题,是不是我的封装做的有问题

录入:edatop.com     点击:

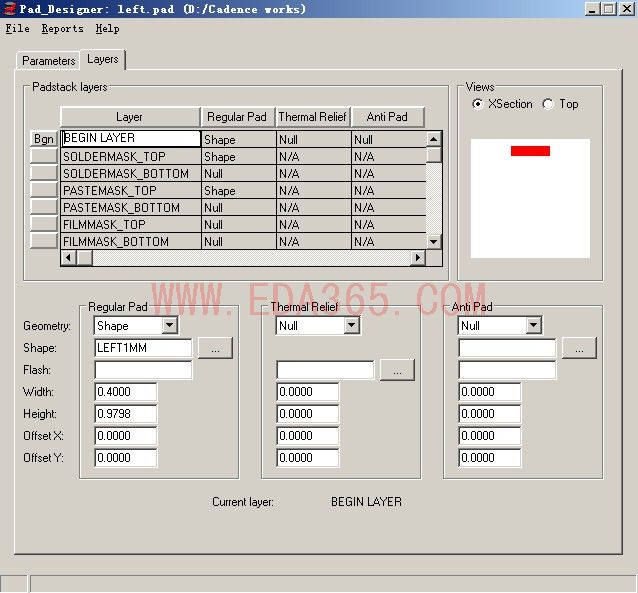

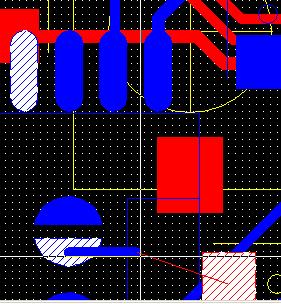

如图,线怎么没从焊盘出来了?是不是做封装的时候焊盘的原点没设置好了?


怎么设置走线方法都抓不到那个圆形中间开了槽的焊盘的中心位置。奇怪了。

检查一下你建PAD所使用SHAPE的原点位置。

注意焊盘的原点。

这个异形焊盘原点要设置在那个位置了,对于焊盘和阻焊的sharp来说。

肯定要设到SHAPE里面,一般要在中心位置。

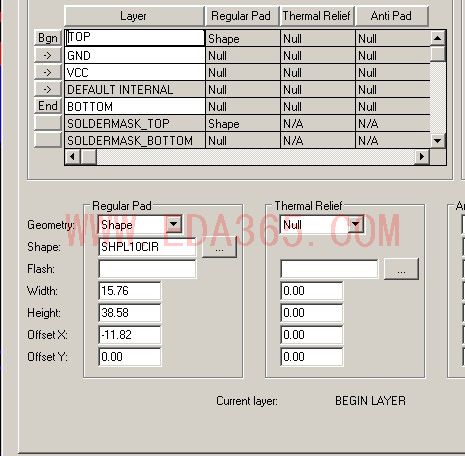

我现在的sharp是在原点位置了 ,但是进到pcb看那个焊盘,结果sharp就发生了偏移的现象。

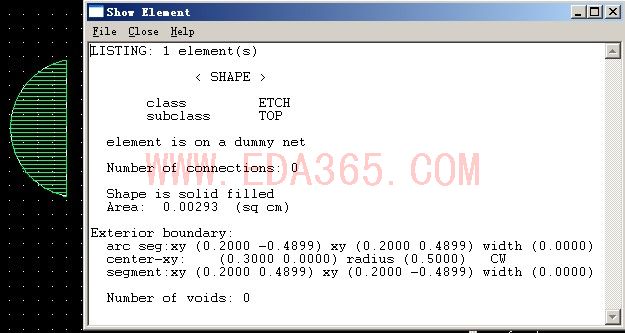

搞定了,通过移动原点,把原点放在sharp的几何中心就好了。allegro不显示原点符号 比较麻烦。


焊盘也没有x轴的偏移了。
