请问：16.2高亮网络后，区分所在层的设置在哪？
录入：edatop.com 点击：
16.2版本 高亮一组网络后，都是一个高亮色，打开多层线后，看不出所在层。
哪位高手知道：区分走线所在层的设置在哪?
原来的低版本是在setup--user preferences里的某个勾，高亮后显示为花线，可以看出本来在哪一层。
找了N久没找到 16.2的变化真大~~
哪位高手知道：区分走线所在层的设置在哪?
原来的低版本是在setup--user preferences里的某个勾，高亮后显示为花线，可以看出本来在哪一层。
找了N久没找到 16.2的变化真大~~
没人知道么?
2005EXP
Setup=>User Preferences Editor
Display--Highlight 将display_nohilitefont钩取消，默认是钩上的.
钩掉好像也不行
是不是在display>>color visibility中将display中的temporary highlight中的颜色改为绿色就可以了，默认的是白色，所以暂时高亮时很刺眼。
不好意思，我没有看仔细，应该是4楼说的那个地方，不过应该是把那个勾勾上
关了display / opengl / disable_opengl
选中网络后点右键接着选中assign color
关键到了，记得选中highlight pattern
当然如果不关opengl的话，必须缩放到一定程度才能看到

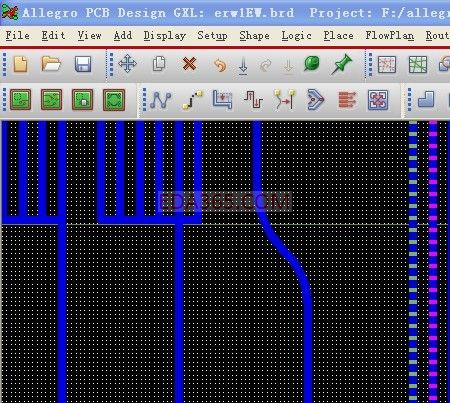

这个是完整的效果图
