ALLEGRO导入非同步网表的解决过程
录入：edatop.com 点击：
这个可能对于大部分公司的人应该是熟门熟路的，但是因为我前面公司从来都是导入同步的网表的，而且到我手上的网表也不会有什么问题，现在刚换了一家新公司，原理图做的很不规范，是用低版本的ORCAD做的，很多元件都没有PIN NUMBER，所以无法做成同步的网表。因为头一次遇到，所以解决的时候也费了点时间，在这里把解决过程分享一下，希望能对有相同经验的人有所帮助。（在这里尤其要感谢兴森快捷的许工，是他指导了很多）
不过我找了好久怎么没找到怎么上传图片啊。

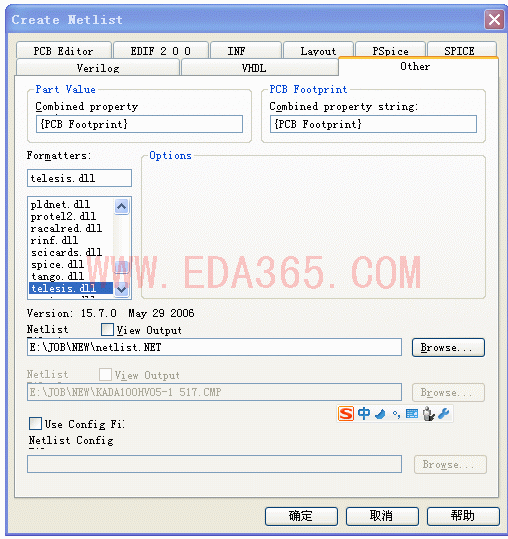

出NETLIST选择上面所示，有一点那就是在PART VALUE里面要改成PCB FOOTPRINT

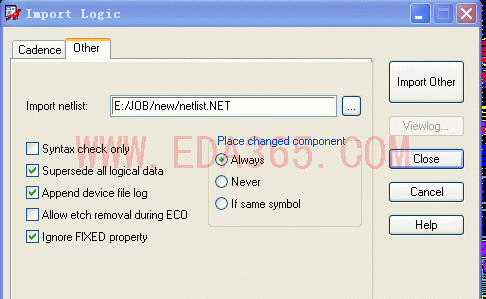

在BRD里面LOAD进去注意要选择OTHER，选择文件完后点击IMPORT OTHER，这个很重要，因为LOAD同步的网络表是在Cadence选项中选择IMPORT Cadence的。
不过我找了好久怎么没找到怎么上传图片啊。
找到贴图的方法了
出NETLIST选择上面所示，有一点那就是在PART VALUE里面要改成PCB FOOTPRINT
在BRD里面LOAD进去注意要选择OTHER，选择文件完后点击IMPORT OTHER，这个很重要，因为LOAD同步的网络表是在Cadence选项中选择IMPORT Cadence的。
可能很多公司有专门去掉非法字符的工具，但是我排错的时候着实费了不少工夫，各种各样的错都有。
