终于知道区域规则怎么用了，还不会的看过来(16.2)

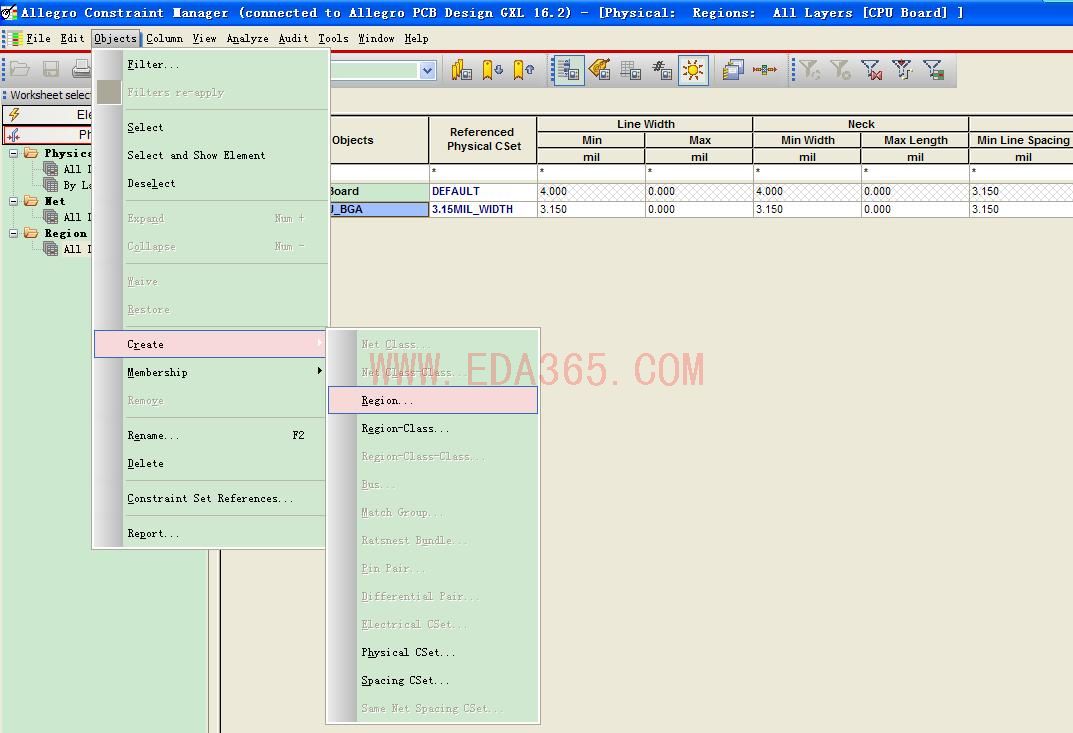

1.在physical或者spacing工作表下新建一个区域(Region)约束，如下图。

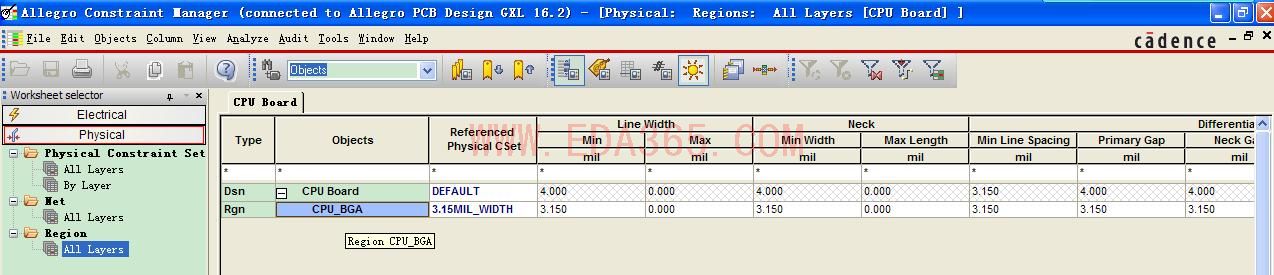

名字可以随便命名，比如我这里命名为CPU_BGA，如图。

2.分别在physical和spacing工作表里设定好刚才设定的区域规则参数，我是这样设的，不对别砸砖头啊。

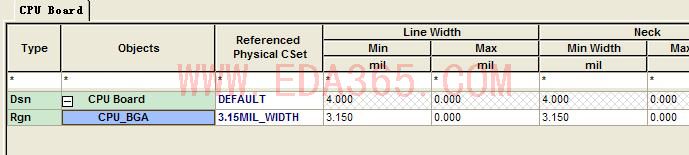

Physical:

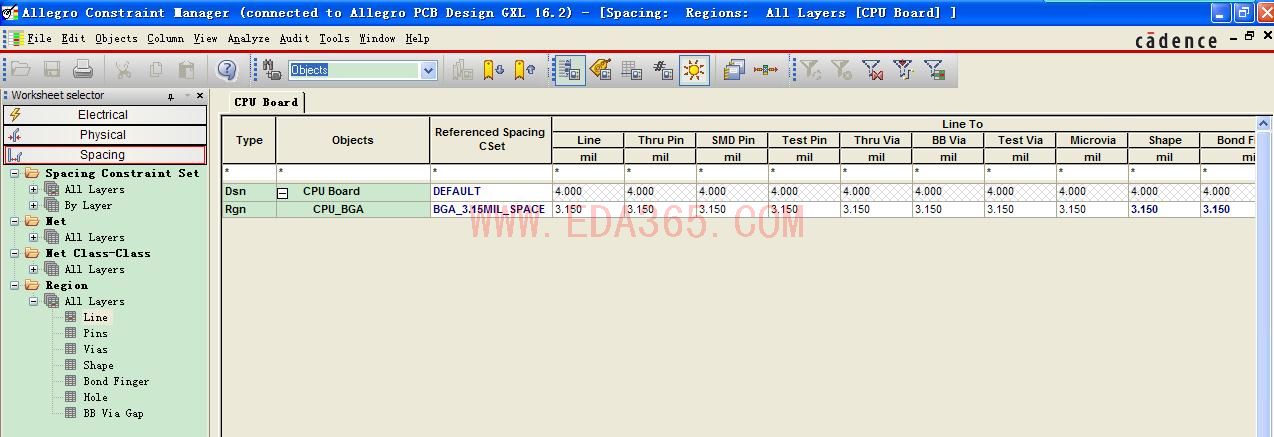

Spacing

好了，规则都设好了，下面回到pcb edit。

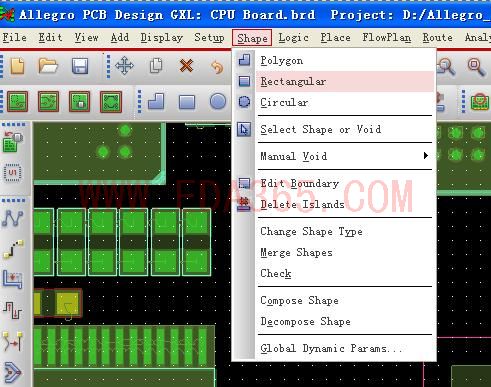

3.在pcb edit里画一个区域(当然要先打开你的板子PCB了)，选择shape/regtanglar，你也可以用别的命令，这步主要是画一个区域。如图。

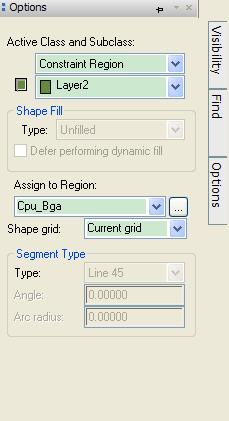

4.右边的options窗口中，active class subclass选择constrait region，在assign to region里选择刚刚建好的好个区域规则(cpu_bga)将这个规则指定到这个区域中。如图

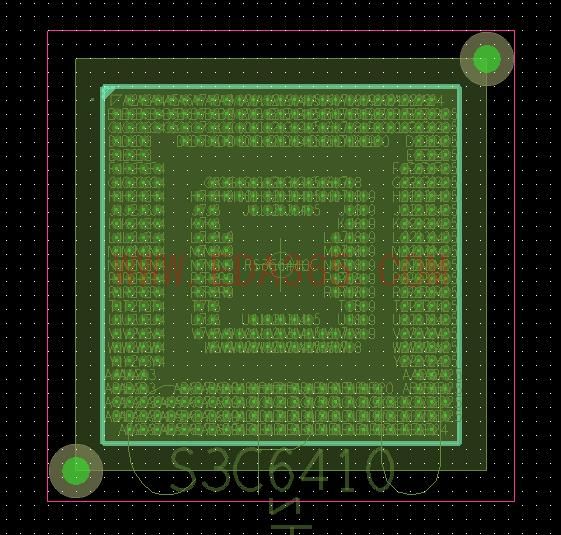

5.在PCB中画出一个区域，比如我这里是把BGA芯片圈住。如图。

6.完成，现在你在这个BGA里面的所有线宽、间距都是按cpu_bga这个规则了，出了外面就是另外的规则了，你可以另外指定了。

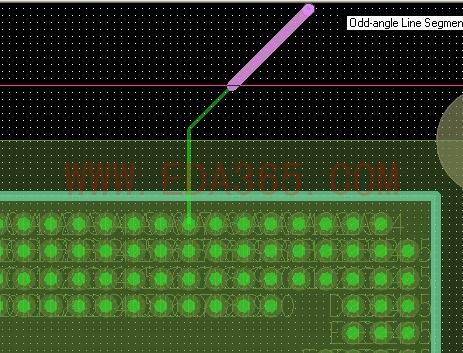

看到没有，出了这个区域线宽变了。

自己太菜被这个问题困扰好几天了，高手可以飘过。

给你顶个，我用的是15.7O(∩_∩)O~

帮顶，帮不知道兄弟顶起来

学习了！

非常的详细 谢谢

很棒的教程哦，16.2其他都很好，就是软件界面变化太大了，一下子从15.5过来很不适应。

不错，小编好人

感謝您的分享~
16.0的改變太大了~還搞不太清楚咧~~

不过我在15。5里面没找到constraint region..

谢谢 分享 好东西

我这里还有个avi演示文件，可不知怎么传上去。

谢谢啦，找了很久~

根新太快了，16.0

16.2是什么样子的, 果然不一样,呵呵 还用15.5
