电源VCC_BAR查找替换问题（附图）
录入：edatop.com 点击：
我是论坛新手，之前不知道怎么发附图所以另外发了个帖子，请大家多多包涵。

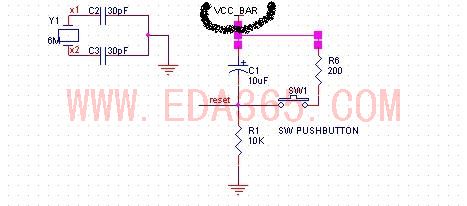

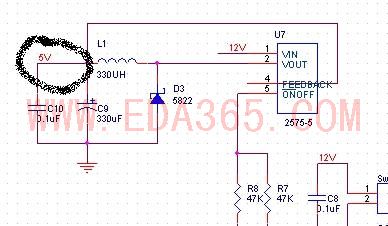

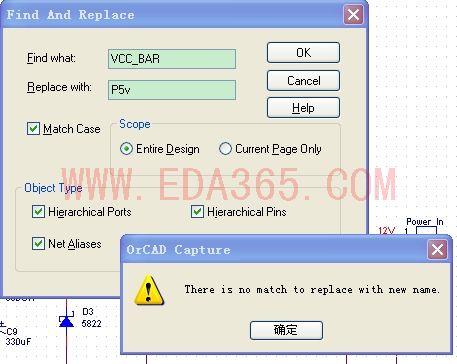

我的目的是要把图2中的VCC_BAR和图1中的5V联系起来，我用的是Edit-Replace操作，可是出现这样的提示
。我的目的是要用5V给原理图中的所有VCC_BAR供电，该怎么做。这个问题有点低级，请各位多多包涵了
我的目的是要把图2中的VCC_BAR和图1中的5V联系起来，我用的是Edit-Replace操作，可是出现这样的提示。我的目的是要用5V给原理图中的所有VCC_BAR供电，该怎么做。这个问题有点低级，请各位多多包涵了
是不是因为p5v是原理图中没有的?
你将p5v改为5v试试
我没用过这个，不过看报的错误应该是这意思
谢谢你。不过一样不行。估计是VCC_BAR这个不是Ports，Pins，Aliases这几种类型吧。
还有，集成元件中的VCC，GND无法用导线连接，系统会如何处理?
是不是你的网络名是VCC BAR,中间没有下划线啊.
问题解决没，公布一下吧
将所有的出现5V的地方加上同一的电源标记，就是那个VCC BAR就行了
