怎样简单隐藏bottom的器件
录入：edatop.com 点击：
我在走线的时候，有时候想隐藏top的器件封装（包括焊盘之类的），有时候又想切换到隐藏bottom的器件封装，有没有什么比较简单的方法?谢谢了啊！
如果是隐藏（打开）走线（etch）或焊盘（pin），直接在右边的控制面板的visibility标签操作就行（很简单）；
如果想隐藏器件的外形框，就要到color去操作：display->color/visibility，group选Geometry，关掉右边package Geometry栏的silkscreen_top或silkscreen_bottom就行。
这算是比较简单的吧，器件的外形框不用经常切换的吧?
谢谢，但是我在右边的visibility只能隐藏走线，但是隐藏不了焊盘，所以才有此问
2# Iphone
pin对应的就是焊盘啊，怎么会隐藏不了?

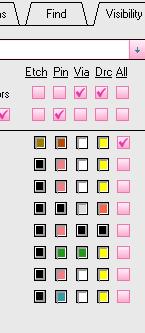

见附件
楼上的回答很细致
Etch对应铜皮和走线
Pin对应焊盘
Via对应过孔
