BGA footprint也可以这么做,你尝试过没?

录入:edatop.com     点击:

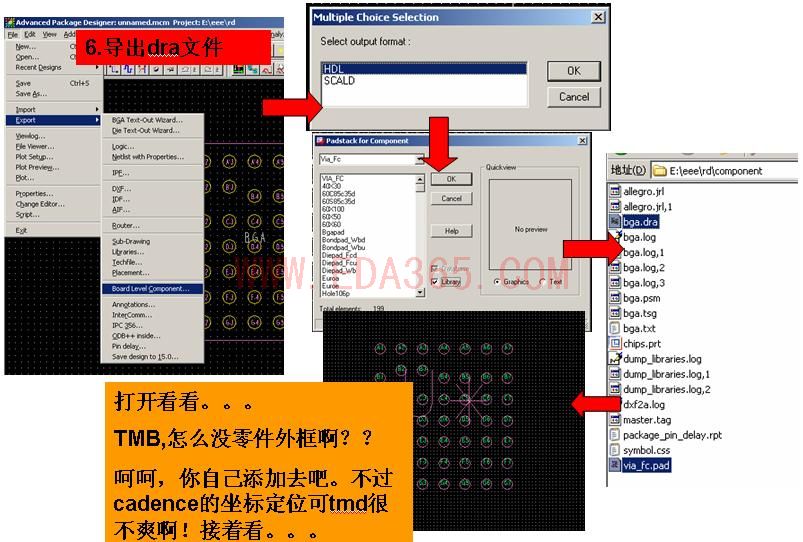

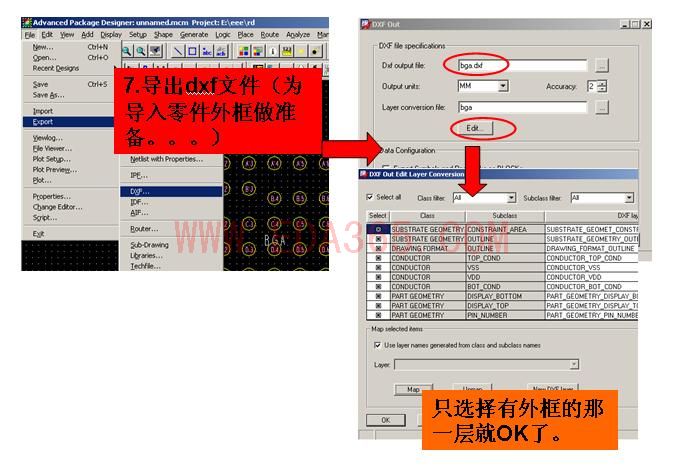

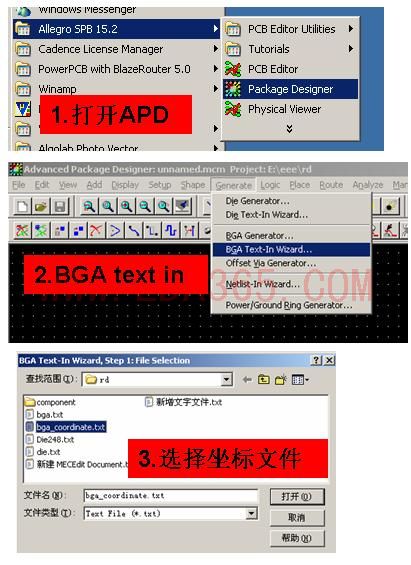

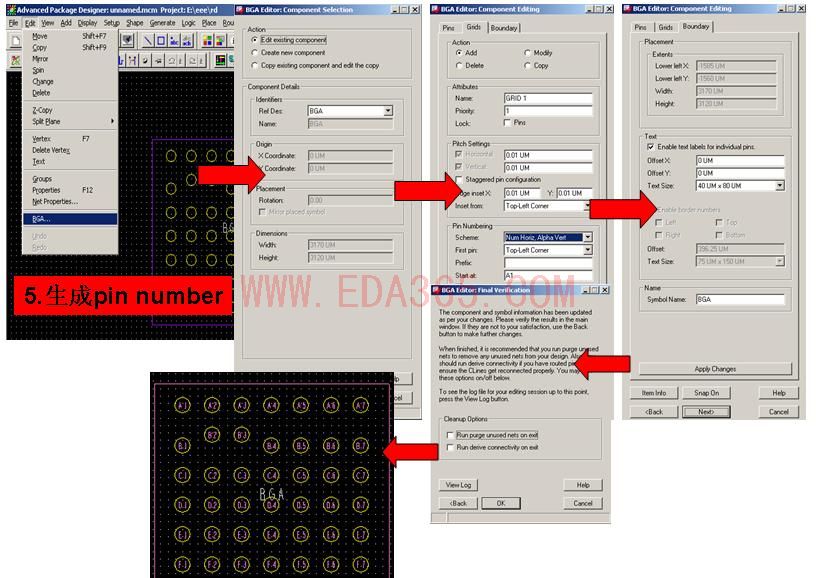

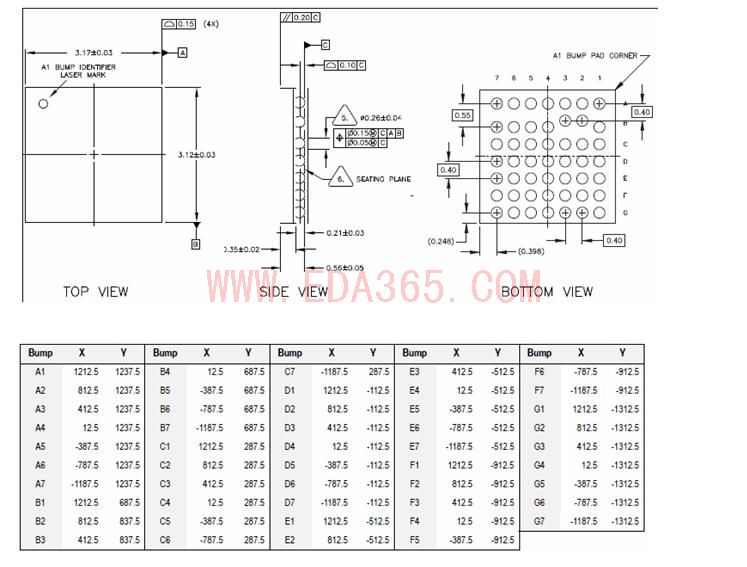

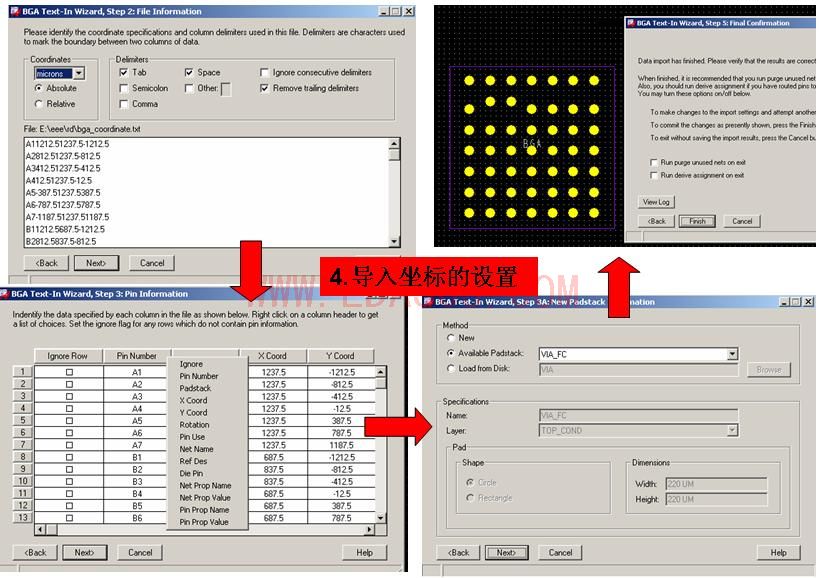

首先是准备坐标文件,格式就不说了。


从上到下,step by step... 咱,漫漫的搞。


















有时间再学习一下。

谢谢,下次用到再学习

thanks very much

哈哈,搞复杂了!误人子弟了。
还有更简单的方法:



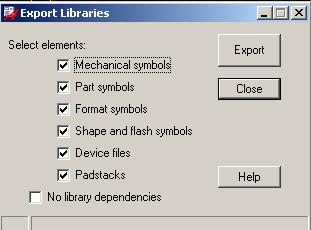

打开导出的bga footprint,

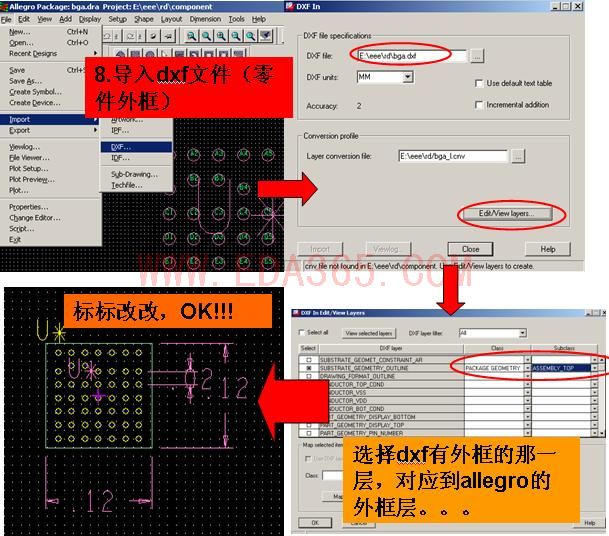

看,零件外框也有了,只要替换一下pin,删除掉board层的 out line就基本ok了。
学无止境!让各位见笑了!

学无止境!多种工具并用啊

点个赞~

我靠!这是自动生成了?不过个人还是觉得麻烦!还不不如直接做焊盘!

核心器件,对于标准外形或接近标准外型的封装,请多用lpc-向导器来做,同时要参考方案商提供的DEMO文件用到的IC,最好反复确认,或请同事看看,
