为什吗allegro走线在穿越焊盘的时候不能居中
录入：edatop.com 点击：

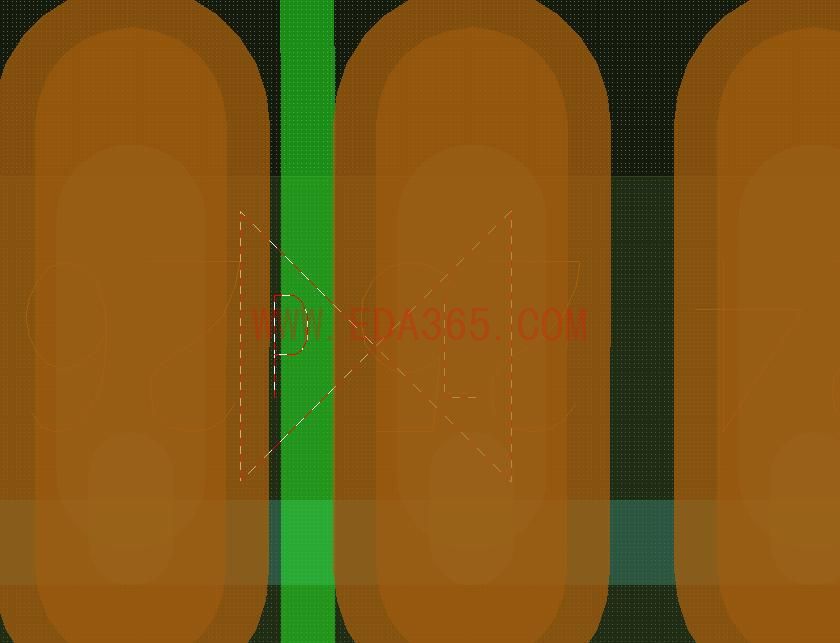

我的一条线要穿越焊盘，但是无法居中走线，焊盘pitach 是0.8, 我已经把网格设置为0.4了，可以走线缺要偏到另外一边。
你设置0.4网格在这里是没有作用的，只会给你带来麻烦
设小一点
走线时候打开推挤功能
把网格改到0.01也不行居中，它会偏到另外一边。

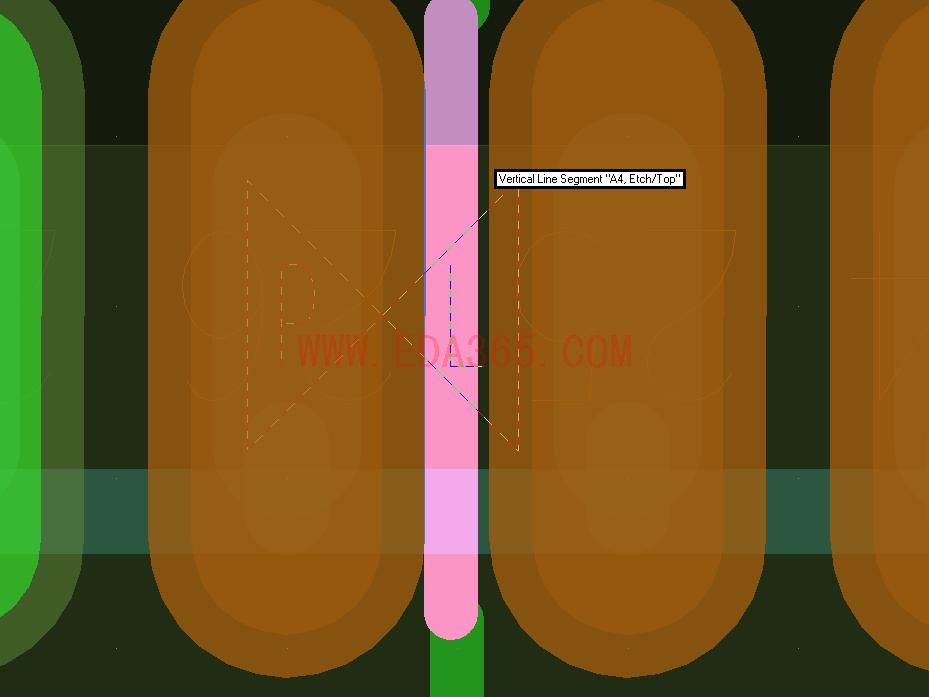

思考下你焊盘之间是否可以走图示的线宽
不居中没关系，走线完成之后，allegro有个gloss命令，可以使线居中的，关键管脚间要有足够的空间
无铅制程的话，solder 缩小到和焊盘一样大勉强可行。
同意
可能是你的grid设置的原因
