驱动LCD的电源部分
录入：edatop.com 点击：
小弟用MAX1778驱动LCD, 产生3.3V, 负电压-10V--都能正确产生--- 正电+18V也怎么也产生不了--请大家指教一二
我的layout有大问题吗?
1--在以前一双面板上调试成功,+18V -10V 3.3V都能正常出来.
2--在以前的一六层板上调试遇到,+3.3不能出来, 后来飞线VSUPL为vin后正确 (在1中,VSUPL接的VMAIN);
3--在最新的一六层板上,就VPOS无论怎就样出不来, 三块板子都一样,

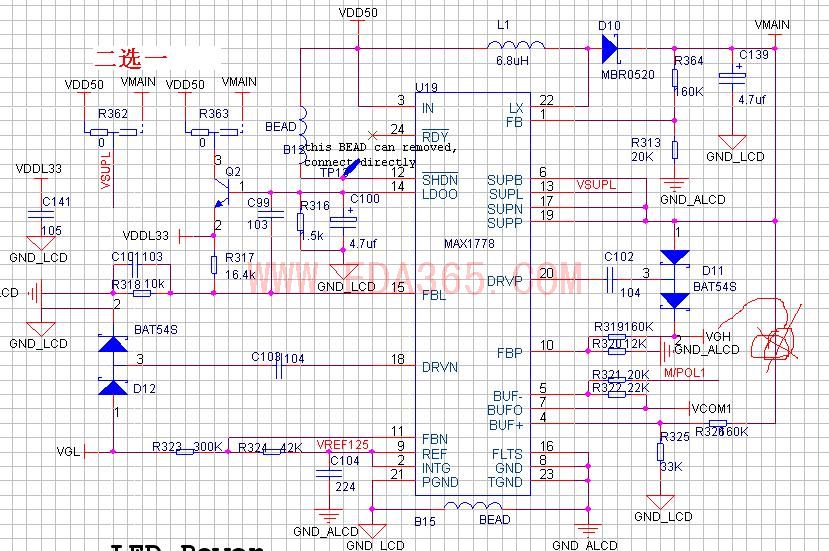

电路原理应该没问题. 下面的图片为3中的原理和图片.
---------
MAX1778 对layout有这么严格的要求！? 难道PI不好?
为6层扳, 信号主要都在TOP层, 中间一层DGND, +5V(有部分挖空)
