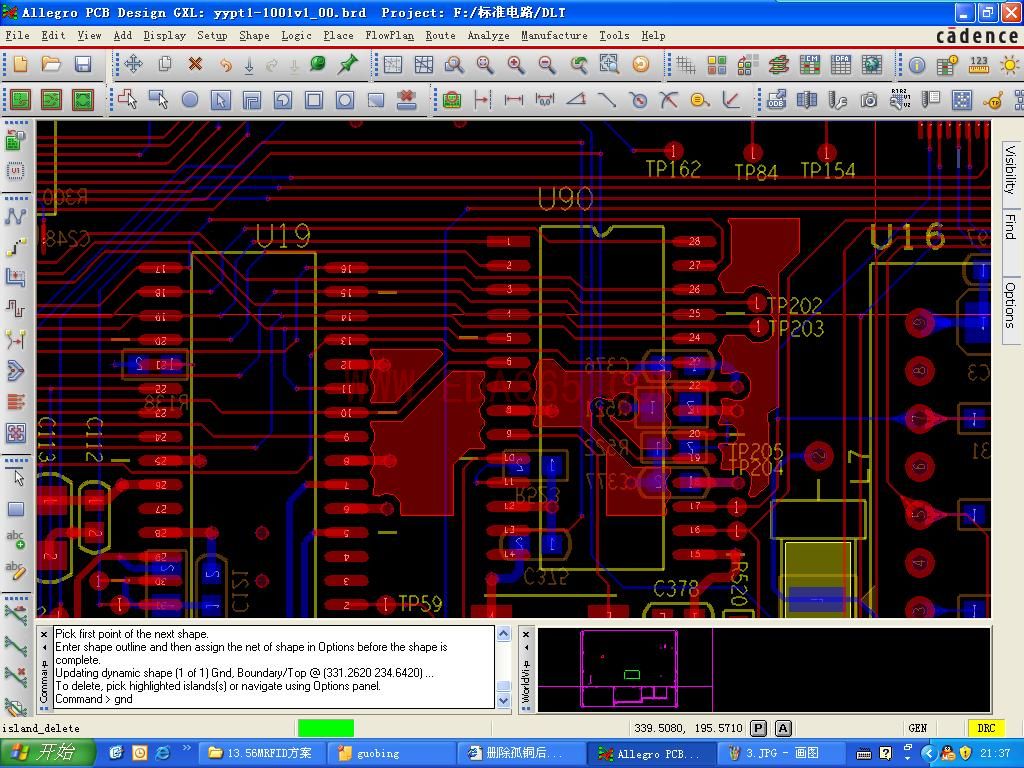

删除孤铜后的孤铜显示

Setup---Drawing Options---Status---点击Update to Smooth

这个是正常的吧。

smooth解决不了问题

也不能说正常不正常，反正可以设成无外框的形式。
我之前设计的板子上删除孤铜就不会留下外框，上面图是我同事的板子，他的就会留有外框，对比了两个板子的设置，实在没发现什么不同。

主要设置的地方不就是在SETUP-->USER PREFERENCES-->SHAPE中进行的吗?

下面是我设计的板子无孤铜外框的示意：
1）没有删除孤铜以前：

铜箔改静态就不会了

虽然变成静态可以使外框消失，但是不改变状态应该也可以实现。而且改成静态后再改回动态又出现了很多其他问题。

个人认为
此外框非彼外框
动态铜一般还是整块铜的，避开的地方并不是孤铜的外框  ，删除留下的也是外面整块动态铜的边框
相当于你挖开了 留下的框并不是挖开那孤铜的， 而是留下来的铜的内部外框那样 ，
静态铜避开却是分开独立的铜了 删了就是删了和其他不连的铜也没什么关系了
你把你删了孤铜的动态铜拿起来移动下就能看到框一起动了

执行shape -> manual void -> delete ，然后选中要删除VOID的SHAPE,右键选择Delete all voids就可以了。

执行shape -> manual void -> delete ，然后选中要删除VOID的SHAPE,右键选择Delete all voids就可以了。
是不行的，又把孤铜添满了。

没有关系，有外框不影响。建议用静态铜皮，问题会少一些。

学习了！

在颜色显示中将Boundary关掉,是否为想要的效果?
