怎么让敷铜和管脚连上
录入：edatop.com 点击：
是同一个net的，敷好以后，可以和走线连上，但是不能和pin连上
你的铺铜还没有net属性；

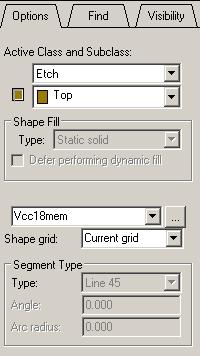

菜单shape->select shape命令（或者点击箭头状的那个按钮），然后鼠标点击你要设的铜区，在右边选择对应的PIN的net属性（如图2中的Vcc18mem），这样就可以把铜和pin连接起来了
其实可以在铺铜的时候就设置铜的net属性，在打开命令还没开始画之前，也是在同样的地方设置net，点击上图Vcc18mem（这是我的一个铜块的net）右边的按钮选择你所需的net，然后再画铜区，就ok啦！
谢谢楼上，我设了net的，开始用的动态铜就连不上，变成静态的就可以了
我发现点了箭头状的那个按钮后还可以修改形状，太好了
