急~~IDF問題~
录入：edatop.com 点击：
請問ㄧ下，我可以EXPORT IDF PACKAGE 給機構，但是卻忽略了板厚，請問ㄧ下有人可以含板厚都設定好從ALLEGRO EXPORT IDF FOR MD，
還是說這是先要做哪一些設定?請高手幫幫忙~~~~
還是說這是先要做哪一些設定?請高手幫幫忙~~~~
我最近也有这方面的烦恼呢！
我从ALLEGRO里出IDF格式的文件给结构，可结构那边就是读不出来这个文件，要花很长时间读（十几个小时），反正最后就不动了，死机。 结构用的是AUTOCAD2008.
我是直接将输出的 .bdf 和 .idf 文件后辍改成 .emn 和 .emp 。
不知道这样操作是否正确。 望高手指点。

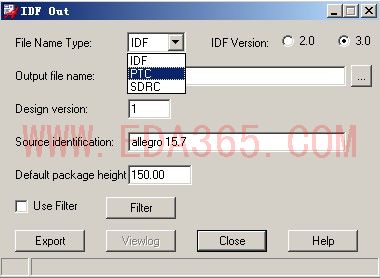

直接选择PTC就可以产生EMN,EMP，板厚需要在叠构中设置。
用过滤器把过孔过滤掉，过孔信息是没有用的，而且会导致导入过程非常慢
