allegro高亮，capture不高亮问题
录入：edatop.com 点击：
请教：
我之前的设计都是从captureCIS到处网表，然后allegro导入，在captureCIS中选中某一元素，allegro会对应高亮，相同，在allegro中高亮选中某一元素，在captureCIS也会高亮显示。
但是最近我的一个设计，按照上述流程导入后，在captureCIS中选中某一元素，allegro会对应高亮，但是，在allegro中选中某一元素之后，在captureCIS中对应的元素却没有任何反应，要有什么设置吗?还是其他的什么问题?

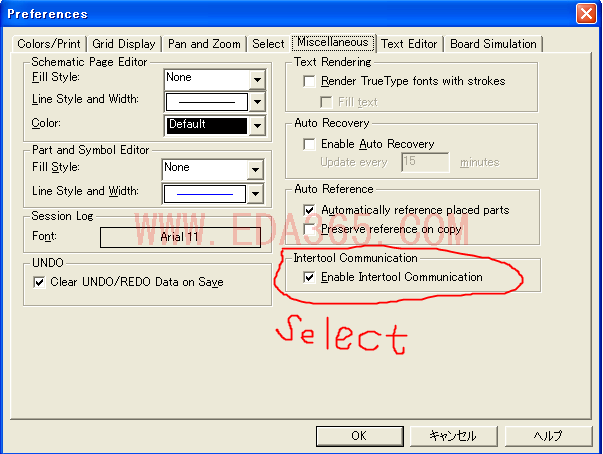

确定后还是不行，建议updata netlist
我之前的设计都是从captureCIS到处网表，然后allegro导入，在captureCIS中选中某一元素，allegro会对应高亮，相同，在allegro中高亮选中某一元素，在captureCIS也会高亮显示。
但是最近我的一个设计，按照上述流程导入后，在captureCIS中选中某一元素，allegro会对应高亮，但是，在allegro中选中某一元素之后，在captureCIS中对应的元素却没有任何反应，要有什么设置吗?还是其他的什么问题?
确定后还是不行，建议updata netlist
谢谢楼上，不过这个地方之前我也看过，一直是选中的。更新netlist也没有用。
找了一中午，终于找到了原因。是因为我把文件的名命名为XXXV2.0_XX_XX.DSN跟XXXV2.0_XX_XX.pcb
改为XXXV2_XX_XX.DSN跟XXXV2_XX_XX.pcb就好了。.应该是一个非法的字符，但是并没有直接的提示或者警告。
文件名可以短点，不要有小数点，最好只有字母和数字
Capture 与 layout plus 是可以的，但与allegro 我也发现不行。
