Protel 转 Cadence
录入：edatop.com 点击：
我在将以前用Protel 99 SE 的原理图转换到Cadence CIS中的时候,所以器件的封装信息都丢失了，只能够一个个的添加吗?有没有什么好的方法比较快，呵呵，我的原理图里面的元器件有472个呢。
编辑好PCB Footprint属性后，注意要取消排序，即恢复到原来的顺序。
单独复制excel中的pcb footprint一栏的值到Browse spreadsheet中的pcb footprint一列（先全部选中再ctrl + V）
如果要关联CIS的话就赋予数据库中唯一的属性，一一对应后part manager就可以了，footprint值自动更新
在Capture中所有的器件都加上一个你库中能唯一识别的属性，然后对整个原理图Part Manager一下就可以了
导出Protel的BOM表在Excel中打开并排序，包含封装信息
然后再在Capture中集体编辑属性，导出到EXCEL中排序就可以复制粘贴了
Protel 99 SE 的原理图转换到Cadence CIS,能具体说说怎么转换么，小弟都是土鳖似的再画一边
讲再详细一点就更好
5# sslxr
呵呵，我的好像没有办法在整体编辑的时候使用复制粘贴的命令。
首先要清楚分配的PCB Footprint属性中的值是照搬protel中的封装名称，还是你要影射Capture CIS中的元件，使用数据库中的封装名称
如果是前者，照搬原来的封装名称，如下步骤：

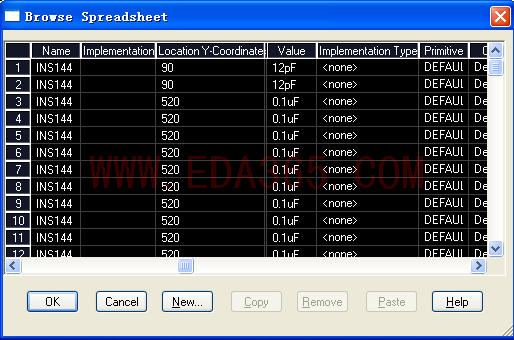

在Capture中全部选中器件进行编辑，出现Browse spreadsheet栏，
然后单击左上角一格全部选中，ctrl + insert复制，并粘贴到excel中，然后在excel中进行编辑
编辑好PCB Footprint属性后，注意要取消排序，即恢复到原来的顺序。
单独复制excel中的pcb footprint一栏的值到Browse spreadsheet中的pcb footprint一列（先全部选中再ctrl + V）
如果要关联CIS的话就赋予数据库中唯一的属性，一一对应后part manager就可以了，footprint值自动更新
