CAM350显示钻孔文件异常

录入：edatop.com 点击：

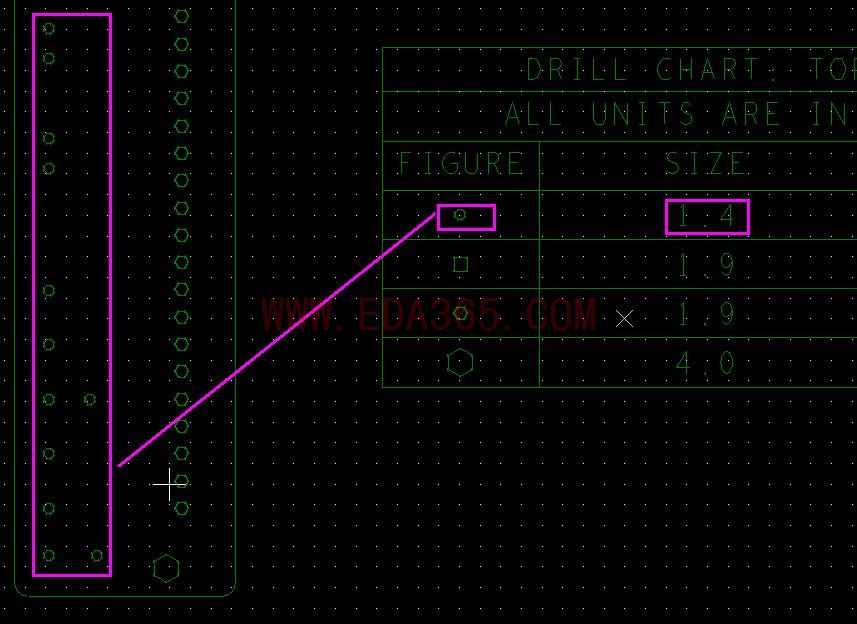

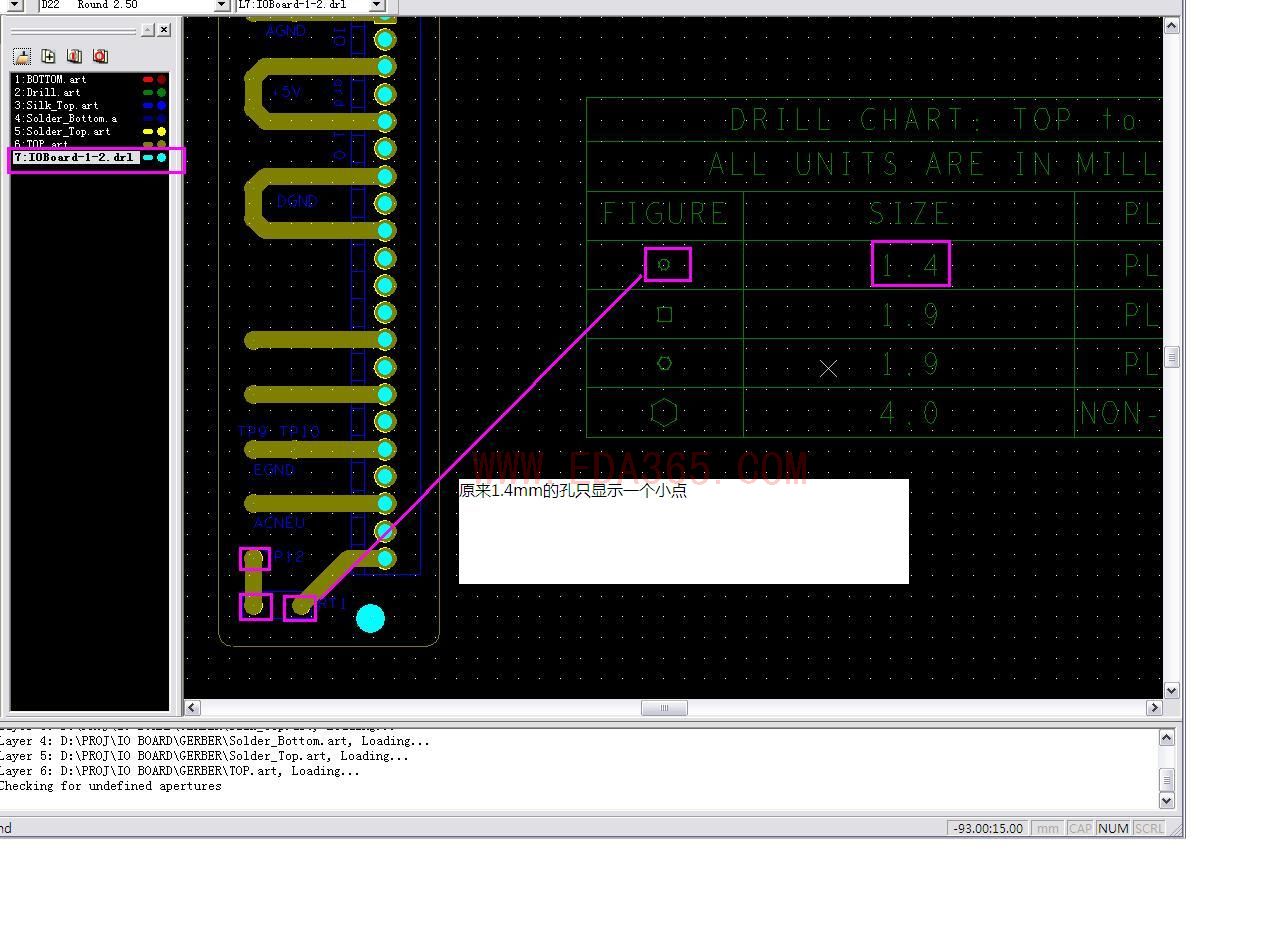

我用CAM350显示钻孔文件时，有一个孔1.4mm大，显示的只是一个点，这是怎么回事，换焊盘时还是这样，钻孔表显示正常，哪位大侠知道啊。

PCB设计的钻孔精度与CAM350设置的精度不统一导致的，可以将光绘导入时把精度设置下就OK了，不影响加工生产

谢谢楼上的，我试试看

3# zhuyt05

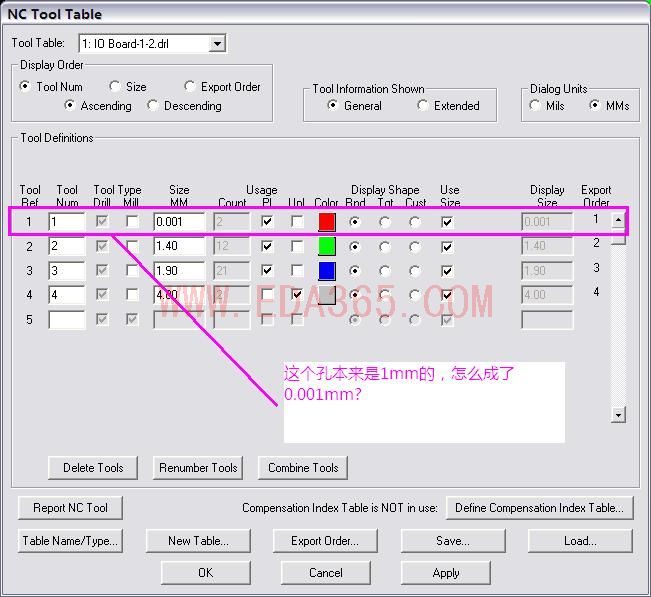

我看了一下CAM350的NC tool table，怎么原来1mm的孔成了0.001mm的了?

很好

既然找到问题的，改过来就可以了
