怎么生成不了网络表。

在SPB15.7中，我用OrCAD Capture画好原理图之后想生成网络表，但是产生的却是.asc文件，而不是教程里说的pstchip.dat    pstxnet.dat和pstxprt.dat这三个文件呢

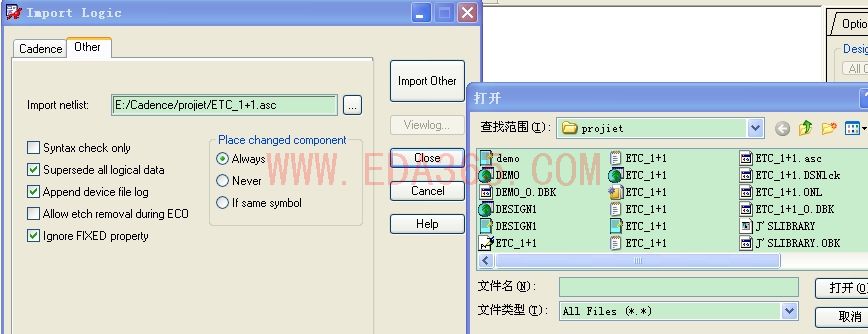

。还有，我打开Allegro PCB Design XL后，如图操作

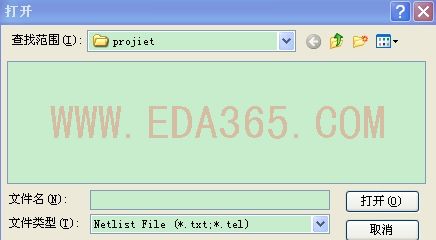

，我该导入哪个文件呢?如果选择默认的文件类型却如图：

看不见符合要求的文件。麻烦各位帮忙诊断一下好吗?
附：希望哪位过来人给晚辈推荐一本较好的书。（我手头有一本周润景的《OrCAD&PADS高速电路板设计与仿真》，但是它的Layout没有实例显得有点空洞。）先谢过大家了

有人可以回答我吗?急啊。

贴你生成NetList的操作图片上来看看

文件類型里選擇所有文件。
然後選擇後綴名為.net的文件。

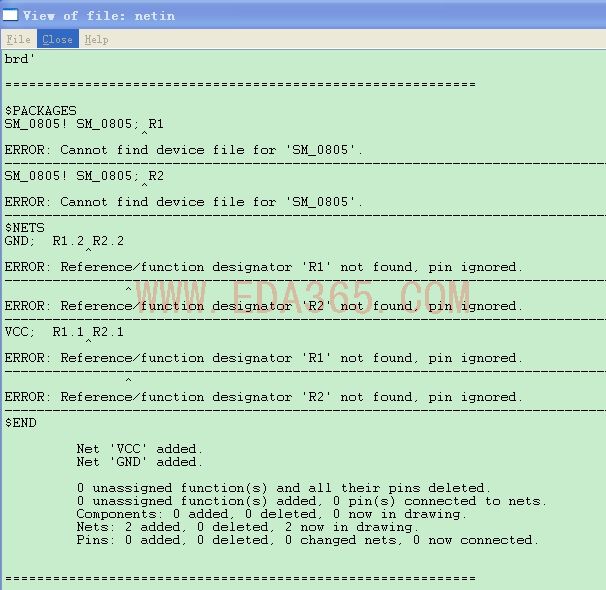

我导入了网络表，它生成这样一样文件，提示有6个错误！（我只用一个VCC，一个GND，俩电阻R1R2并联而已，电阻封装填的是SM_0805）。我有用PackageDesigner里面的封装向导做了个SM_0805的封装，但是怎么会提示找不到SM_0805呢?是文件存放位置出错吗?或者是类型不对（我生成的是SM_0805.dra和SM_0805.psm文件）?麻烦大家了，问题有点弱弱的，还是恳请大家帮忙，万事开头难啊

另：我用Create Netlist在outputs栏目下生成的是一个.net文件，而不是pstchip.dat  pstxnet.dat  pstxprt.dat这三个文件.会是在这个地方出问题吗?我画的原理图很简单（只用一个VCC，一个GND，俩电阻R1R2并联而已，电阻封装填的是SM_0805）

你生成的是第三方网表
所以导入Allegro时候需要提供device文件
为什么不用Capture直接生成网表呢?

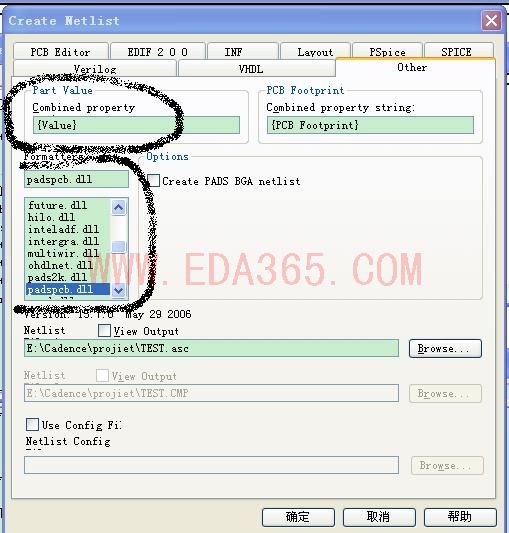

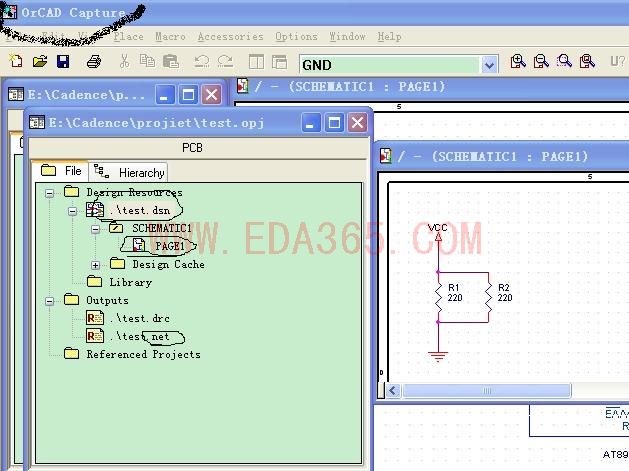

这是我的操作界面，不管选择的是.dsn或者原理图PAGE1再选择Create Netlist，都只能产生.net文件。是不是在这里面选择出错了?

要产生的格式应该选择哪个呢?是否一定要产生那3个.dat文件才能继续工作呢?真的很不好意思，让你多费心了

选择PCB Edit输出网表

如果一定要三方的，combined　property下的格式不对

唉，选PCB Editor就可以了，PCB Editor就是allegro，对应小编所需要的三个pst*.dat文件

谢谢各位的热心，我试看看先

确实是那样的。谢谢大家了

学习了

我的只生成NET，其他的没生成pstchip.dat    pstxnet.dat和pstxprt.dat这三个文件
