请教，怎样找到unrouted nets，谢谢啦@！
录入：edatop.com 点击：
问题一：铺完铜之后，怎样把剩余的unrouted nets找出来?

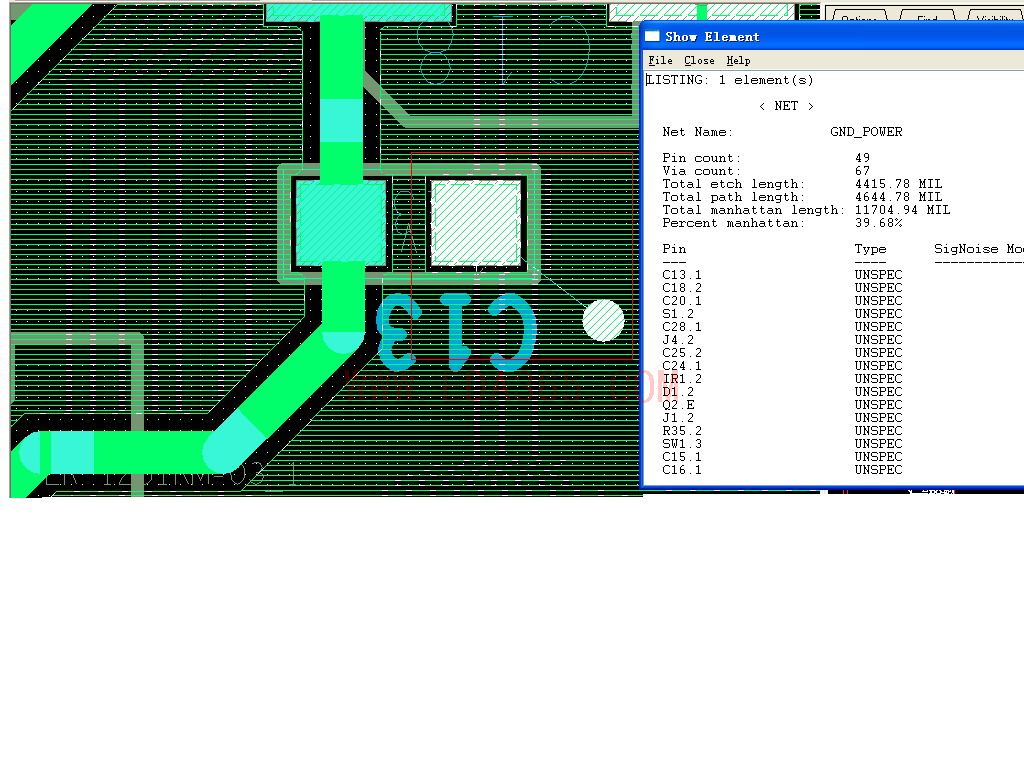

问题二：有些元件（电阻，电容，或者IC的脚等）的一个脚是连到GND的，但是建立完动态的shapes，这些接地的脚与建立的shaped并没有铺上shape，而是显示为一根unrouted的线，怎么处理?
谢谢啦。
tool >>report>>>unconnect pin

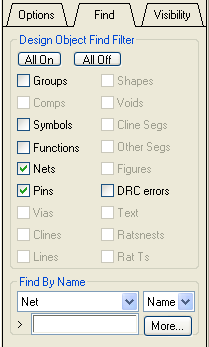

执行Highlight操作在find by name栏选中Net
下面输入dummy后回车无连接的PIN脚就高亮显示了

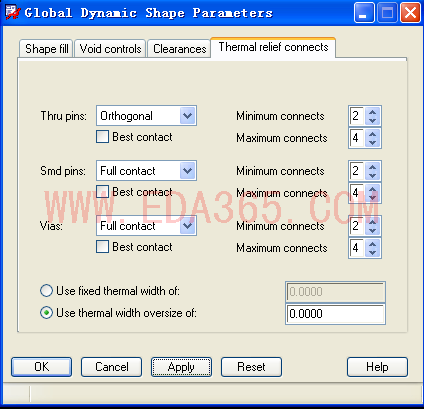

问题二：如果是动态铜出现这中情况可以执行操作Shape--Global....
把SMD pins 设置为Full contact
谢谢楼上的，解决了。

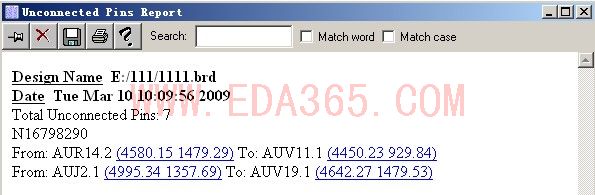

可以通过查看report -> unconnected pins report 来查找未连接的PIN.
点击REPORT中的坐标，即可定位。
是啊 ，Report对于搜索信息很重要，
