如何删除引脚号？
录入：edatop.com 点击：
我做一个RS232的封装，它除了9个引脚之外还有两个用于固定的孔。我用的是Hole焊盘，系统自动编号为10 和11，可是导入网络表时提示
Symbol 'DB9' for device 'CONNECTOR DB9_DB9_DB9' has extra pin '10'.
Symbol 'DB9' for device 'CONNECTOR DB9_DB9_DB9' has extra pin '11'.
该如何改动呢?
麻烦各位了
Symbol 'DB9' for device 'CONNECTOR DB9_DB9_DB9' has extra pin '10'.
Symbol 'DB9' for device 'CONNECTOR DB9_DB9_DB9' has extra pin '11'.
该如何改动呢?
麻烦各位了
如果这2个脚要接地，那么线路图就要加上这2个脚。如果不需要，只要在封装中将这2个脚做成mechanical pins即可。

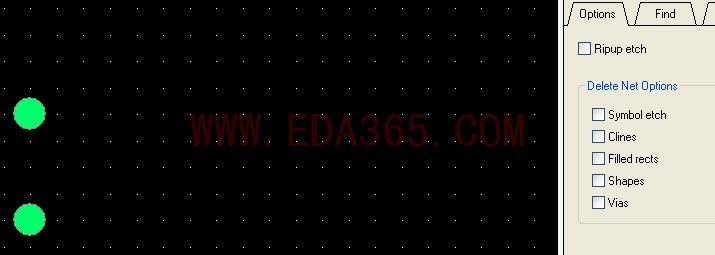

点击删除按钮，在OPTIONS中选TEXT，然后点引脚号
因为我放的是大焊盘，引脚号的偏移量离圆心很近，被焊盘覆盖了，无法单独选择引脚号..edit菜单下的change 或者properties貌似可以修改?请教一下二楼，如果在不删除那个焊盘的前提下怎么像你那样修改呢?
你可以在删除的时候在option里除了text以外都不选就好了~~
或者在visibility里只选中pin number其余全部隐掉。再一个一个的删。
放置焊盘的时候选择Mechanical就可以了，默认的是Connect
你执行Layout--Pin时，Option栏最上方有这两个选项
貌似全部隐掉的话，焊盘里面还是有颜色的吧，仍然会覆盖住引脚号而不可见到。
delete再选择把出text外地勾都取消
