allegro的fanout如何才能自动居中呢？
录入：edatop.com 点击：

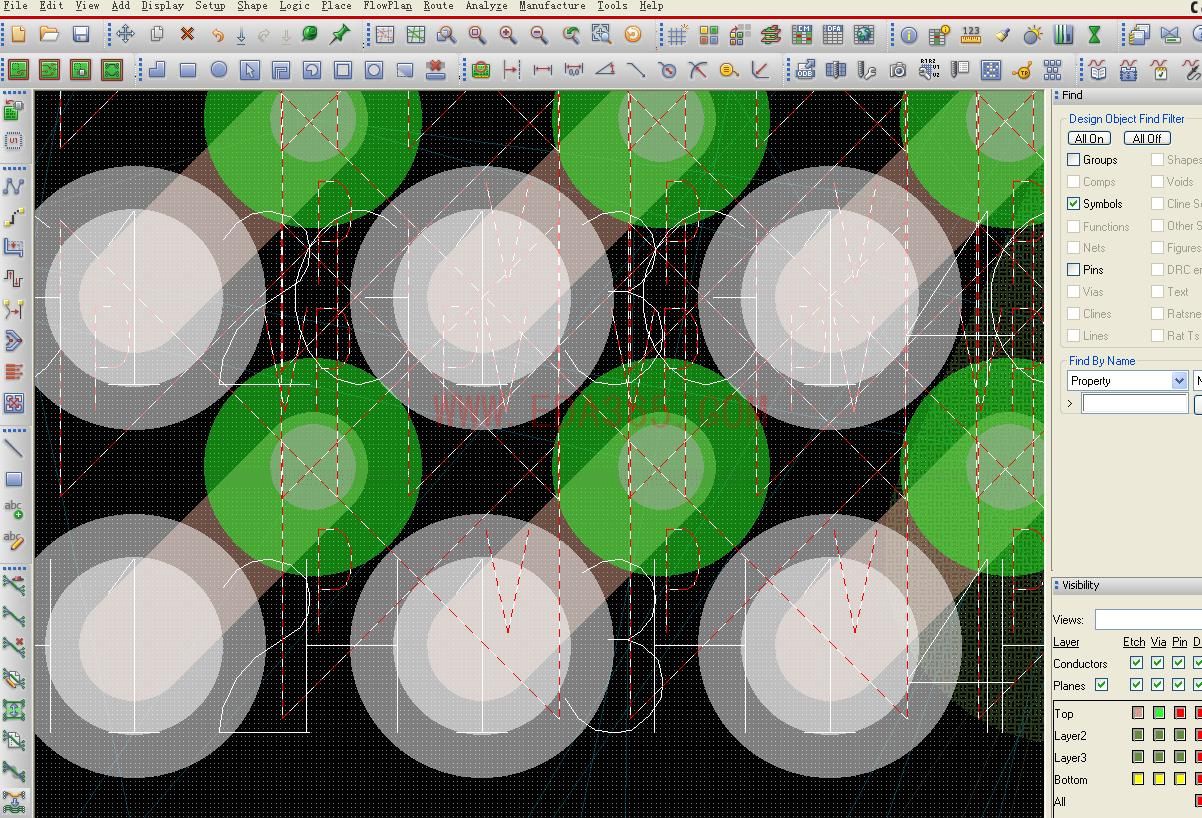

请问，allegro的fanout如何才能自动居中呢?如附件所示，fanout的via没有在4个焊盘的正中间，fanout的via和右上角的焊盘有干涉现象，和左下角的焊盘又隔的太远，请问究竟要如何设置呢?
不用过！
期待高手。
呵呵,不知道你用的哪个版本,在16.0以后的版本里面可以很简单的实现
我的 fanout 都不可以……郁闷的很
具体如何才可以?请指导。
自动fanout的都是居中的吧，不知道你用的什么版本，另外16.0以上版本我没用过。
但如果你手动肯定很难居中，只能移动过孔能达到。
option中可以选择居中
route/create fanout
option:
via:选择你用的孔
via direction:Bga quadrant style
pin-via space: centered
这样就可以了
前提是保证你你的物理/间距规则是正确的
