继电器封装

录入：edatop.com 点击：

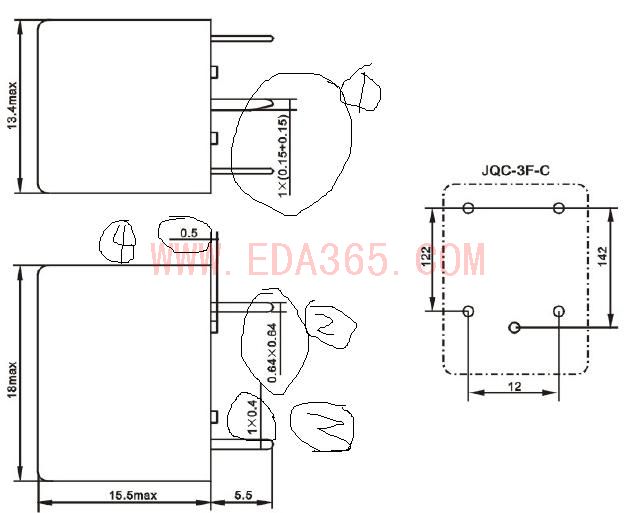

继电器JQC-3F封装尺寸如图，其中参数1.2.3为什么分别有两个以上的数字呢?分别代表什么?还有参数4需要在封装图中体现出来吗?麻烦大家了

2: 0.64x0.64是指长0.64，宽0.64
3：1x0.4 长1，宽0.4
4：0.5表示的是封装上一个突出来的东西，我用过这个继电器，这个突体是塑料的，顶在PCB上，使继电器与PCB板留有一点间隙，做封装时不用理会
1: 1X(0.15+0.15)我不太清楚了

thanks
