使用FLASH软件在ALLEGRO中绘制汉字或者其它字形的方法
录入：edatop.com 点击：
1.打开FLASH软件
2.新建文件
3.使用文本工具添加文本
4.使用黑色箭头选择工具选中文本,然后右键选择分离
5.重复选择再执行一次分离,然后会变成以下显示方式.
6.导出DXF文件.

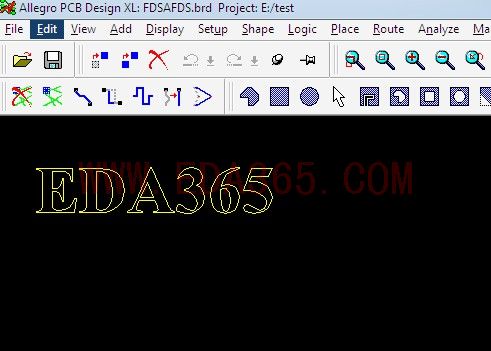

7.然后在ALLEGRO中导入此DXF文件如下图:
8.使用COMPOSE SHAPE命令将LINE转化为SHAPE.
deargds@163.com
2.新建文件
3.使用文本工具添加文本
4.使用黑色箭头选择工具选中文本,然后右键选择分离
5.重复选择再执行一次分离,然后会变成以下显示方式.
6.导出DXF文件.
7.然后在ALLEGRO中导入此DXF文件如下图:
8.使用COMPOSE SHAPE命令将LINE转化为SHAPE.
deargds@163.com
项！
第一步的 使用FLASH软件， 那FLASH软件 是什么，在哪啊?
制作FLASH的软件,GOOGLE一下吧.
看上去不错哦，前一阵为了做logo用的方法没这个简便。试试看……
出光绘在那一个层啊?
那个ipf怎么生成的东西不能用啊?
精辟 顶上去！不断学习ING
现在新版的FLASH已经不支持导出DXF文件了。遗憾
学习了
学习中
成功了呵呵
哦也
这个我试试
尤其那一步COMPOSE SHAPE！亮点！
