16.2布铜皮出现了个解决不了的问题
录入：edatop.com 点击：

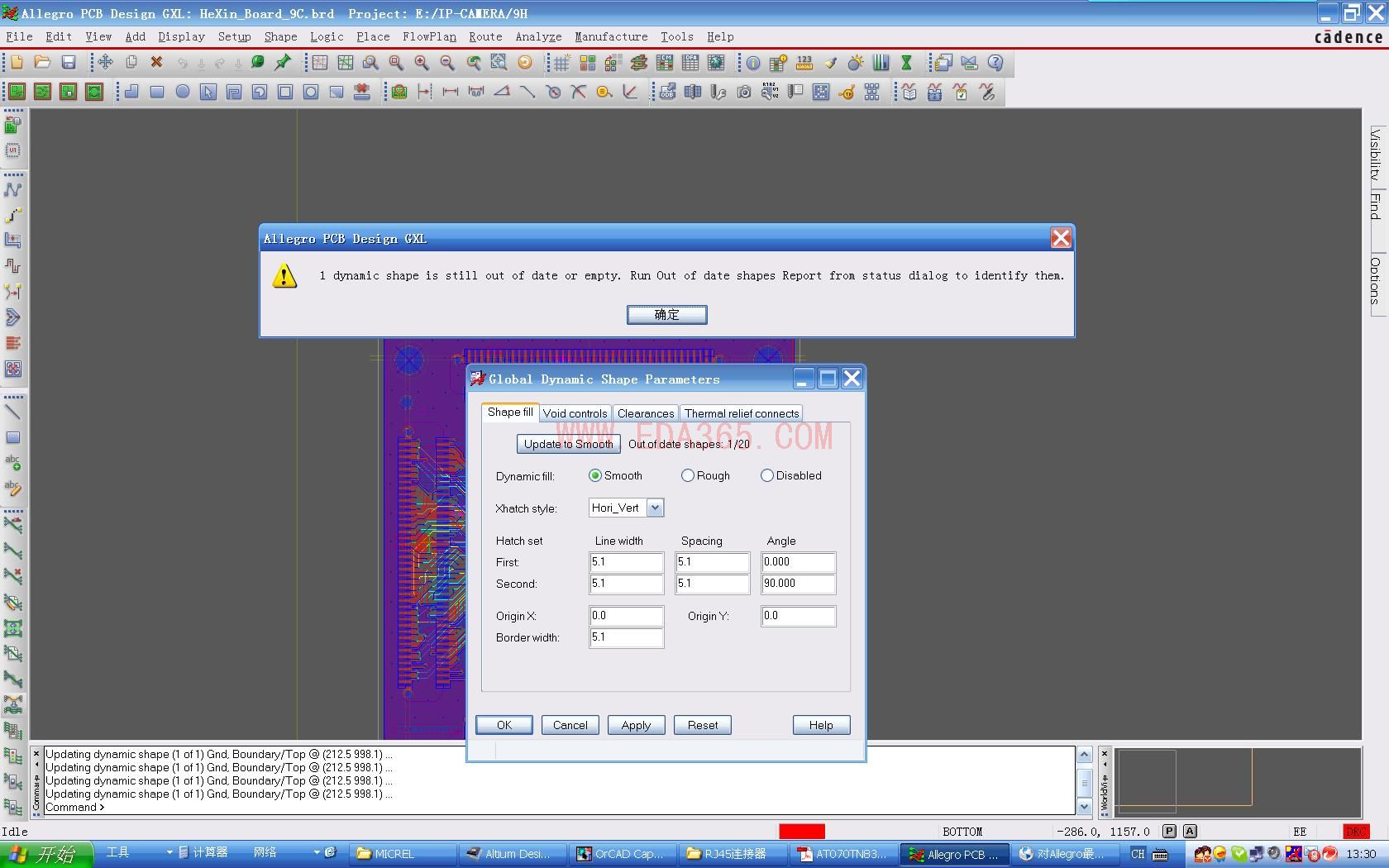

各位大侠，我在TOP面布置了铜皮后，利用Anti Etch线对铜皮进行了分割，后来就在相关的位置出了个问题，老是提示有一块铜皮没有Update to smooth，删也删不掉，到最后Gerber文件也不让导出，实在没办法了，那位大侠有招给支一个。
先找到那个shape
check database
check database做过了，那个铜皮的位置也确定了坐标，就是看不到，也删不了，我担心又遇到Allegro的Bug了
请真正的高手给指点一下，有没有解决的办法啊?
试一试在boundary里面，我有次就是在这里有东西出的问题。
还可以把颜色全部打开，再去那个坐标看看。或许就能看到了。
谢谢楼上的兄弟！我的问题解决了。就是在Boundary里面有SHAPE，删掉就好了。十分的感谢！
谢谢楼上的兄弟！我的问题解决了。就是在Boundary里面有SHAPE，删掉就好了。十分的感谢！
