Allegro 辅铜的问题@！#（已 解决）
录入：edatop.com 点击：
我做的是个4层的板子， 顶层、低层为走线层，中间VCC、GND，现在我的板子线已经布好了， 想再顶层、低层覆地铜@！#
结果我覆铜之后，覆的铜不避让啊！ 慢板子都是 DRC， 谁怎么回事啊！@
附件为我的版图》》，。 望高手 帮忙给我看下！@#
将铜改为动态铜。

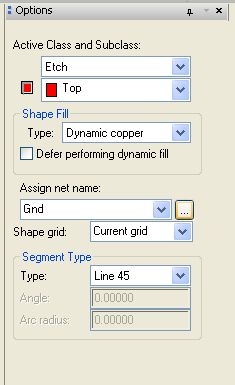

这是我 覆铜时候的设置#@￥
是动态的啊啊@！#
可以先铺静态铜
然后改成动态铜
刷新一下就OK了
还是不行啊，不会弄
附件是我的版图， 麻烦那为下下来，在自己的电脑上试试看，怎么弄啊！@
谢谢啊#@！￥
啥版本啊?破解的allegro就是抽风，过两天，或重启一下电脑可能就好了。我用15.5和16.2都有这问题。
16.2 的， 好几天都是这个样子的！@#
头疼！@#
求救！@ 快来人啊
你看看 Setup-Drawing Option里面 Status选项卡最下面的fill mode是不是选smooth。要选这个，动态铜才会避开。
楼上说的很对1 还有就是要是正片，负片也看不到避让！@#
