封装制作图纸大小理解问题
录入：edatop.com 点击：

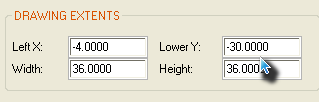

每次在制作封装的时候老是出现管脚超出图纸，我知道是这里设置的不对，
总是理解不了left X left Y 到底是什么意思 是把它设小一点呢 还是设大一点呢， 有时候小了也不行 大了也不行。
它们四个到底是怎么样搭配起来才合理啊?
总是理解不了left X left Y 到底是什么意思 是把它设小一点呢 还是设大一点呢， 有时候小了也不行 大了也不行。
它们四个到底是怎么样搭配起来才合理啊?
left x lower y是左下角的坐标，width height是图纸的宽度和高度

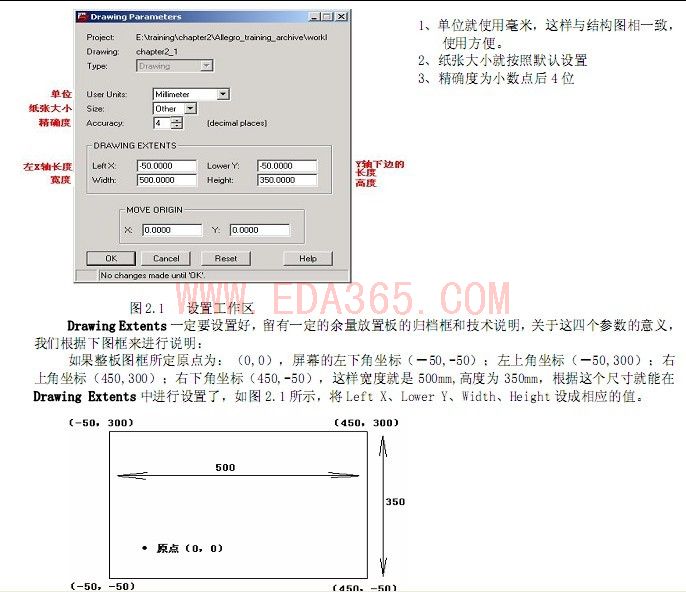

参看下图
终于明白了，谢谢楼上的jijiwaiwaihaha
