求助：电路板叠层的设置方法？
录入：edatop.com 点击：

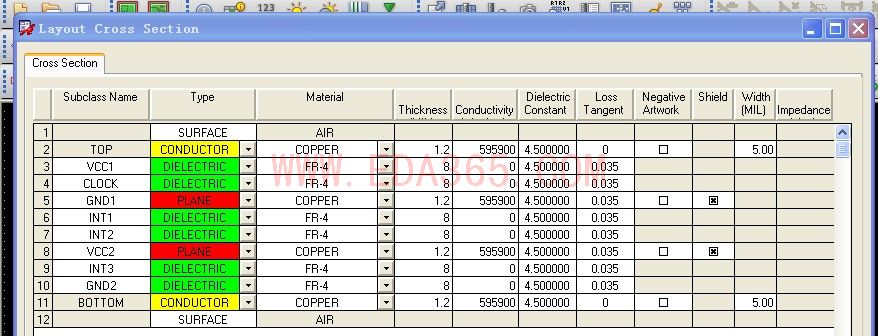

这是我设置的叠层，步骤是setup---->subclass---->弹出“define subclass”对话框---->单击ETCH---->弹出“layout cross section”对话框，这里的top和bottom层面已经定义为传导层（conductor），因为我是新建的一块电路板，想设计一块十层板，初步设置叠层结果是这样的：
大家帮我看看，我设置的层是否合理，我的问题是这样的，在贴图中大家可以看到VCC1和GND2的type这一项不能设置成plane（整片的铜箔），这是什么原因呢?
大家帮我看看，我设置的层是否合理，我的问题是这样的，在贴图中大家可以看到VCC1和GND2的type这一项不能设置成plane（整片的铜箔），这是什么原因呢?
top层和vcc1之间必须要一层绝缘介质。在top和vcc1之间再加一层，vcc1就可以设成plane了。
