问个关于格点设置的问题
录入：edatop.com 点击：
有两种格点设,实际上设成一样更好;
然后在下图处输入5 5 5 5 5
5 5 5 5 5 即可得下图
最后记得回车，就OK 了
如果你如此设置则得到每隔5个小格点一个大格点
如果你设置5 5 5，5 5 5的话就是每隔三个小格点一个大格点。

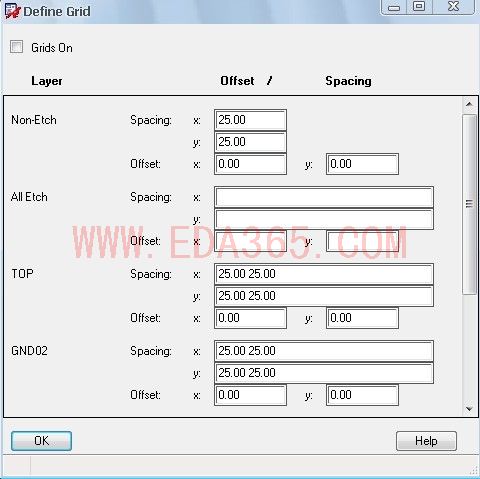

Setup->Girds出现下面对话框
然后在下图处输入5 5 5 5 5
5 5 5 5 5 即可得下图
最后记得回车，就OK 了
如果你如此设置则得到每隔5个小格点一个大格点
如果你设置5 5 5，5 5 5的话就是每隔三个小格点一个大格点。
學習了
NB
才发现这个功能
这个我在书上看到过，不过想知道 具体 什么情况下用呢?
学习最，谢谢
哈哈，用了那么久ALLEGRO，才知道这个功能，学习了
