关于区域规则
录入：edatop.com 点击：
如图我设置了一个规则区域，走线进入了规则区域自动更改了线宽，但是把走线移出区域后并没有自动的把线宽改回来，我应该怎样设置才有这样的功能?是否要添加什么属性吗?谢谢
这个规则在16.2中怎么使用?
setup——constraints——constraints manager，打开后找到
选择all layers，选options后create一个规则区域，设置好参数

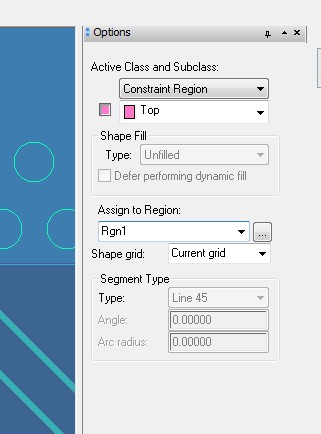

关闭manager然后选择添加矩形或者是多边形，设置如下图，分配规则就选择刚才建立的规则，画好图就可以了
如果要设置间隙或者是间距，可以在constraints manager的sapcing里面设置，那里也有一个同名的（同上rgn1）的区域规则设置
没人知道吗?
点中的时候是不会出现什么设置颜色的选项的，选net单击右键，选择net然后是assign colour就可以了，还没人回答我的问题啊！
