Allegro MECHANICAL PIN 转换成 CONNECT PIN问题
录入：edatop.com 点击：
在ALLEGRO中做封装时，不小心把QFN28的PIN28 Number删除了！PIN28就变成了MECHANICAL PIN 不知道有什么办法再把它转换成CONNECT PIN

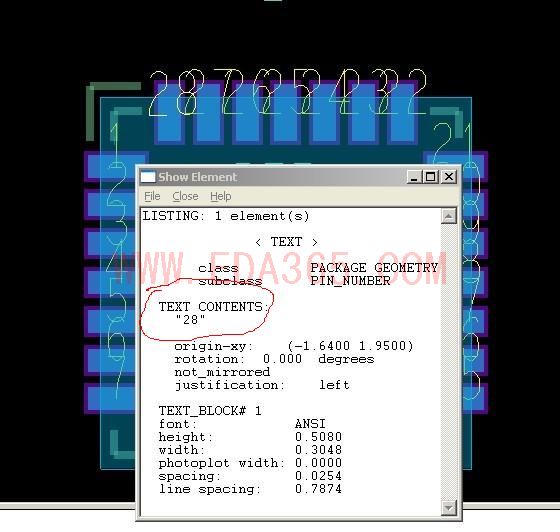

我添加一个TEXT转换成了
class PACKAGE GEOMETRY
subclass PIN_NUMBER

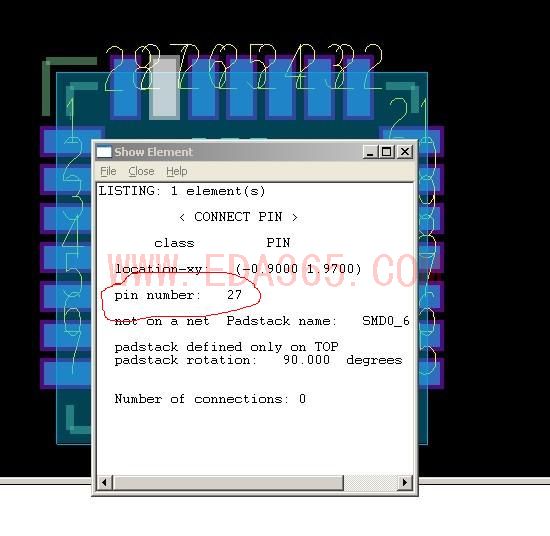

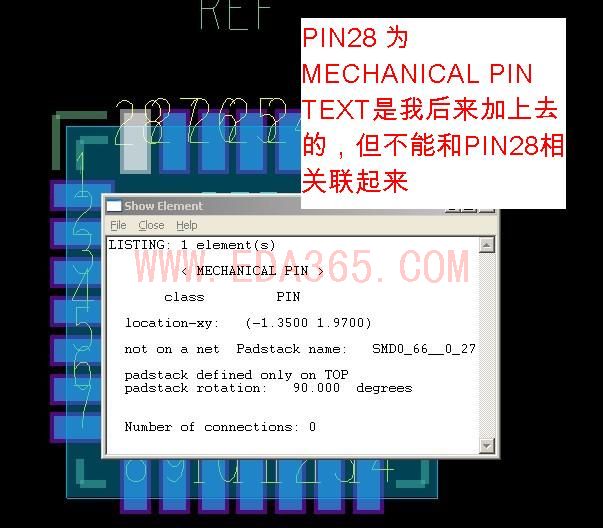

但没有办法和PIN28相关联起来！PIN28还是MECHANICAL PIN 如图所示;(1,2,3,4)
我添加一个TEXT转换成了
class PACKAGE GEOMETRY
subclass PIN_NUMBER
但没有办法和PIN28相关联起来！PIN28还是MECHANICAL PIN 如图所示;(1,2,3,4)
这里面有个SKILL可以添加关联PIN NUMBER.
http://www.eda365.com/thread-23555-1-1.html
我也碰到过这种情况，我的做法是把那个Pin删除，复制一个有Pin NUmber的Pin 过去，然后在把Pin Number该了就OK了
非常感谢！
请问如何删除和复制，怎么操作呢，我是新手，刚刚开始自学的，谢谢

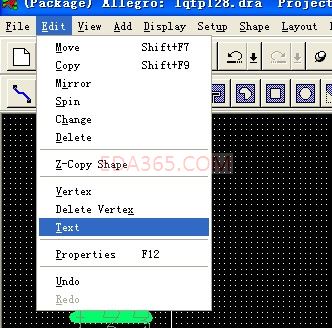

用 edit text 修改text 把它改为你需要的28
1. Edit->Copy
2.在Find选择Pin
3. 选择要复制的Pin
4.Edit->text,点击PIN NUMBER那个数字，输入你想要的数字即可
