话蛇形等长线遇到问题，期望高手解答。
录入：edatop.com 点击：

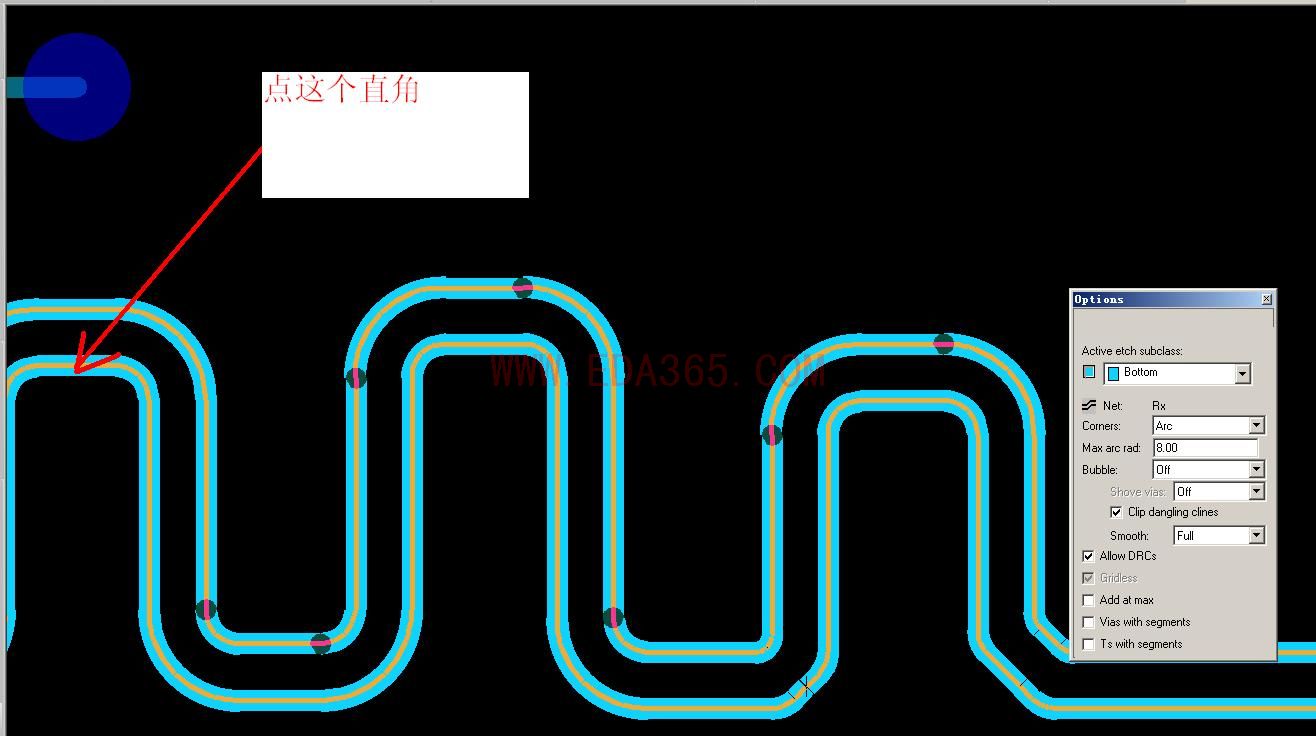

如下图所示，差分等长线做蛇形绕线时，左端红线处为一直为直角（希望也是圆弧状的跟右边一样）。
使用slide推过线 行不通，大家还有什么其他的办法，谢谢了！
使用slide推过线 行不通，大家还有什么其他的办法，谢谢了！

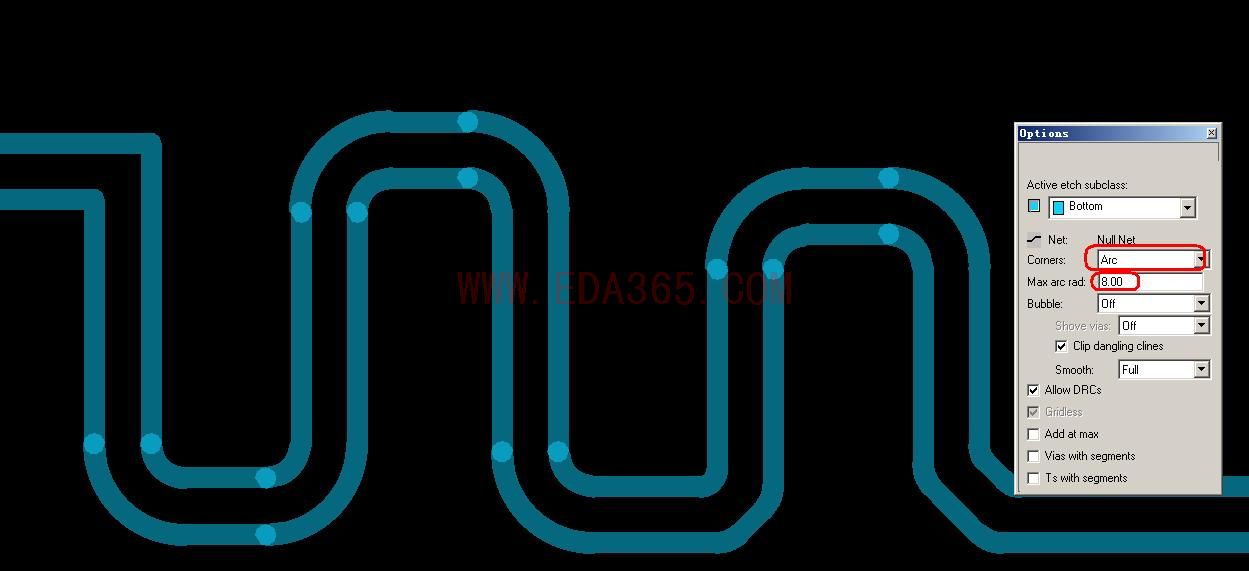

移线的时候右边选择arc，添上你想要的弧度值就可以了
圆弧走线与45度走线的性能差距真的很大吗?现实工艺上没问题吗?
用SLIDE就可以
选上红色框里
选线移动
谢谢各位了，用slide 选择 arc 不行的 一推整个蛇形线就变乱了。估计原因是我设置差分线等长，使用直角时两根差分对线长差距小一点。
ccddll真牛。呵呵
see
See see
工艺上实现没有问题，关键是信号质量的问题。
个人觉得，45度走线转折点多了，阻抗在转折处有变化，对高速信号不利；
圆弧线实际生产出来，在放大镜下我们可以看到圆弧处有毛刺，会产生天线效应，当然就会产生EMC、EMI问题。
权衡一下，一般上Ghz的频率，用弧形走线，并且做好屏蔽处理；一Ghz一下45度就ok啦！当然射频信号还需要跟特别的处理！
