ALLEGRO16.2画异形封装问题
录入:edatop.com 点击:

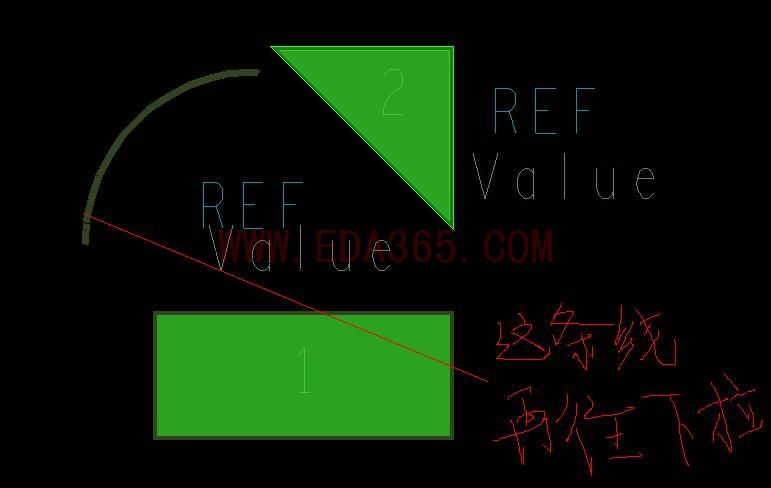

1、在画一个封装的时候,用到画弧操作,我画好一段弧线后(1/4圆)停下来,后面想去修改一下(弧的长度拉长一点,比如画到3/4圆,而半径不变)请问一下怎么实现呢?如图1。
2、ALLEGRO当中画封装的时候,为了方便可能要改变原点位置。不知道如何选中一个焊盘后把其中心设置为原点?(之前用PADS较多,这个非常好实现,做封装的时候也非常方便)allegro中我知道其中一种操作是Design Parameter Editor里面设置Move Origin这个也非常不方便,经常还要去计算坐标!
3、Allegro当中可不可以像PADS中一样显示原点位置?
三个问题比较菜,还请热心朋友帮忙!
谢谢!
2、ALLEGRO当中画封装的时候,为了方便可能要改变原点位置。不知道如何选中一个焊盘后把其中心设置为原点?(之前用PADS较多,这个非常好实现,做封装的时候也非常方便)allegro中我知道其中一种操作是Design Parameter Editor里面设置Move Origin这个也非常不方便,经常还要去计算坐标!
3、Allegro当中可不可以像PADS中一样显示原点位置?
三个问题比较菜,还请热心朋友帮忙!
谢谢!
allegro是無法像pads那樣移動原點..
用Vertex这个工具,如下图

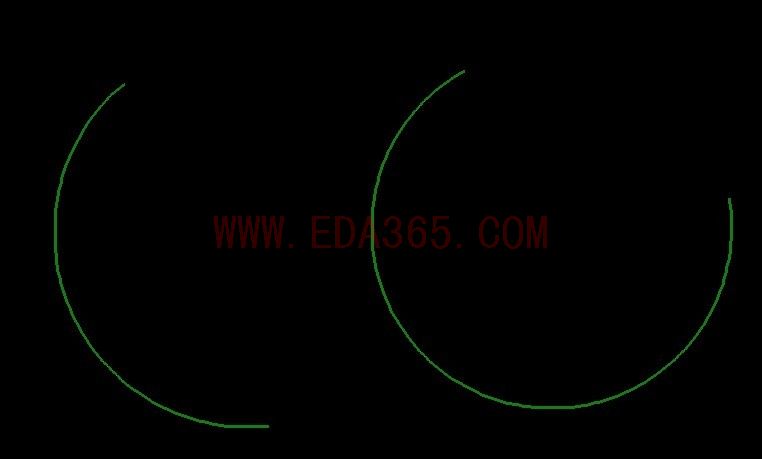

我试过了Vertex这个工具不能精确去改变已画弧的长度(同一个圆,半径不变,去拉大弧长度而已如图所示2),它可以改变一个弧的弧度而已!
同仁们,帮帮忙啊!
谢谢!
如题
不会没有人知道吧,郁闷,小编呢?帮忙啊,谢谢!
display>element 看已画圆弧之圆心和圆弧两端点坐标
接着画圆弧是用 x x,y 命令定位
同意七楼的
用坐标定位能定准确的
不知道如何选中一个焊盘后把其中心设置为原点?
你可以将右边选项设为器件中心,然后选中焊盘,x 0 0 移动到0 0点
