为什么assembly_top层要画成这样？
录入：edatop.com 点击：

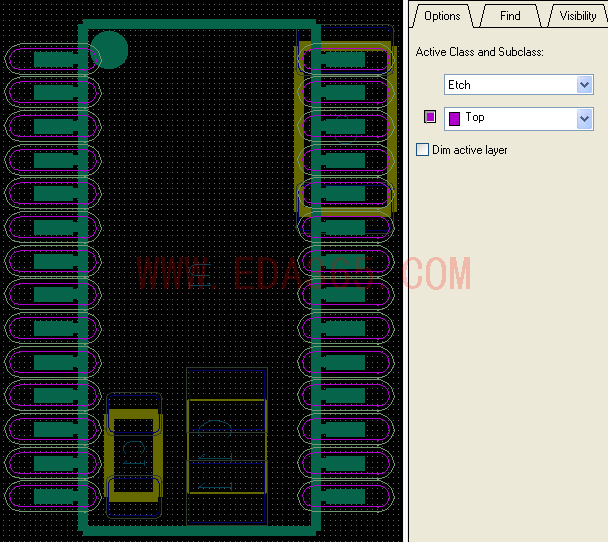

如下图所示：
没关系的，个人爱好吧
哦 是这样的啊

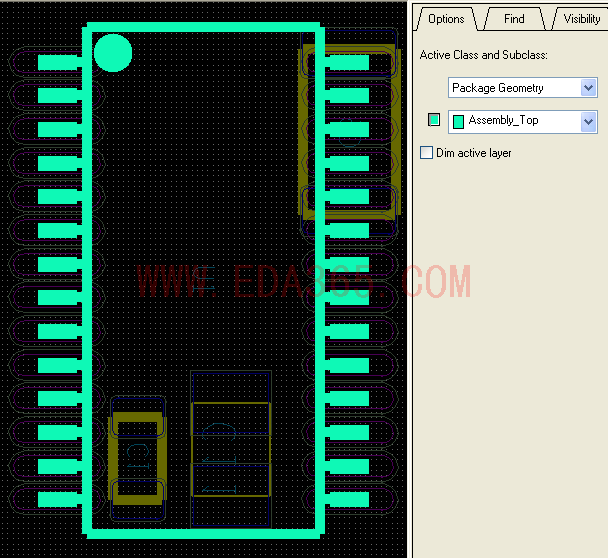

看到别人用Allegro画好的PCB中，有的封装中assembly_top层是这样画的，而有的不是。有闹不明白是什么作用
这样画也太麻烦了，不知有多少朋友有这样画的?
这样可以显示真实器件的大小及外形,而在ETCH TOP里的封装是增加补偿值后的封装。
这样看起来确实比较直观 但是画封装时要花更多的时间，这样是否值得?
“在ETCH TOP里的封装是增加补偿值后的封装”这句不是很理解，还请详述~~
有些大公司封装是有专门的部门，专门人员负责制作的。如果是自己制作，那真是麻烦死
个人使用 没有办法 只能自己做
等以后工作了可能会好点
kan kan
