在allegro中 我铺铜是shape >polygon
在option里面 选择dynamic copper,然后选择gnd 为net,接着按着板框的大小画shape,画好的shape就是我所铺的铜吧 ,当然这是top层 。 然后我把shape copy,change layer 到bottom,这就是我在bottom层铺的铜吧,但是怎么还有这样的情况:

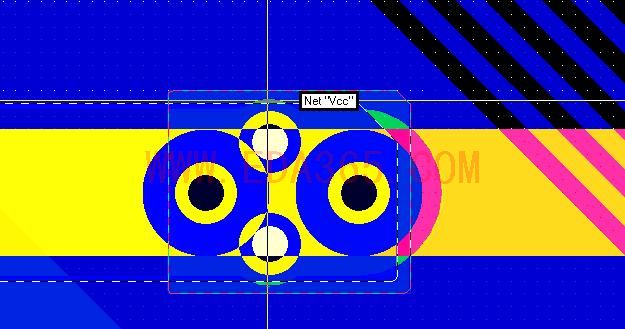

net VCC由于有过孔 ,所以我在top层和bottom层都加了个shape ,shape的net指定为VCC,但是为什么我铺的铜 gnd 怎么 没有避开 shape VCC? 是哪里设置的问题?
在option里面 选择dynamic copper,然后选择gnd 为net,接着按着板框的大小画shape,画好的shape就是我所铺的铜吧 ,当然这是top层 。 然后我把shape copy,change layer 到bottom,这就是我在bottom层铺的铜吧,但是怎么还有这样的情况:
net VCC由于有过孔 ,所以我在top层和bottom层都加了个shape ,shape的net指定为VCC,但是为什么我铺的铜 gnd 怎么 没有避开 shape VCC? 是哪里设置的问题?
smooth
2楼的,dynamic fill 选的就是smooth
update to smooth 是灰色 ,没法选
