shape symbol问题请教？
录入：edatop.com 点击：
我想做一个中空的圆心shape（就是“环形”），我的步骤：
1、做一个圆形shape
2、用挖一个小一点的圆形，得到一个环形shape
3、保存，得到 .dra文件，但生成不了.ssm（提示shape中不能“挖孔“操作）
不知能不能有什么方法生成这样的”环形“shape
再輸入相關數據即可
1、做一个圆形shape
2、用挖一个小一点的圆形，得到一个环形shape
3、保存，得到 .dra文件，但生成不了.ssm（提示shape中不能“挖孔“操作）
不知能不能有什么方法生成这样的”环形“shape

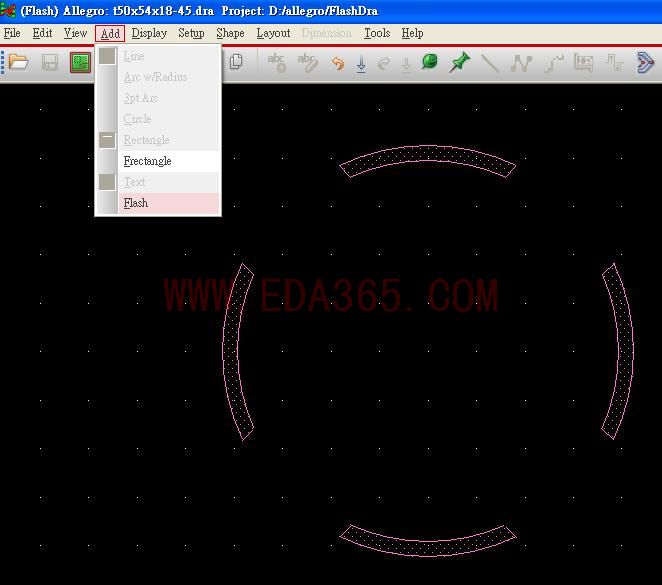

你要的應是flash

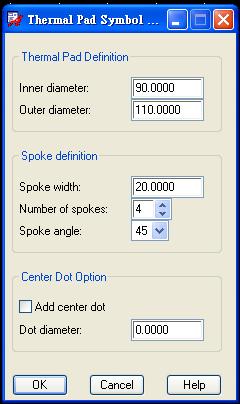

再輸入相關數據即可
首先谢谢二楼的兄弟，可能我没有表达清楚，我需要的器件封装如图，黑色部分即为焊盘，这是一个两个pin的贴片器件;
现在的问题是外面这个“环”，我生成不了.ssm；这样我在pad design中就选择不了shape.
苦恼啊！难道需要我用DXF导入shape?
兄弟问题解决没有?
我也遇到这个问题，暂没找到解决方法
这个是不是可以不用生成一个.ssm文件
做封装的时候 画一圈环形shape，上面放置一个比较小的smt的焊盘 就可以了吧
