16.2与15.X的铜皮显示方式

录入：edatop.com 点击：

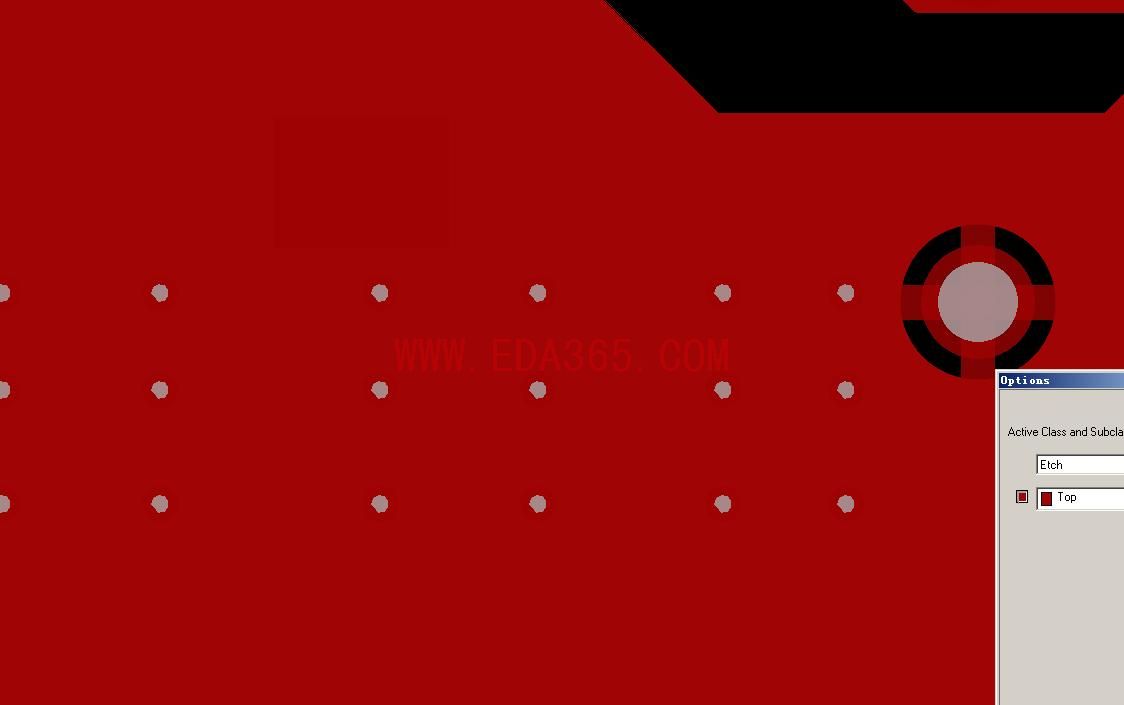

这是16.2的.焊盘都看不清

这是15.2的,看得清清楚楚.

有没有筒子觉得不习惯的?除了把焊盘/线改成不同色,有没有地方可以设置成15.X的显示方式?我是个怀旧的人.

162

152

我也做个沙发，呵呵！
家里没有装allegro，你看看用户变量里面User Preferences=>display=>display_shapefill填写个数字试试，16.0以下版本都是这样设置的，16.0的话你可以试试。

LS,MS不行?
默认是4,改大改小都不行?

呵呵！那我也不清楚了，在下无能为力了！

既然不能改变它那就只有适应它了

將顯示方式改為15.X的方式
Setup > User Preferences...
Display > Opengl > disable_opengl打勾
要重新啟動 Allegro 才會改變

谢过！
晚上回去试试

这样就好了.
谢谢这位朋友.

也可以在color->display->Open GL这里选择透明度

谢谢各位网友认解答这些问题，让我学到了不少。我们新手一定会发扬这种热心助人的精神

ding ..............

学习一下！

7楼说的可以哈

顶十楼
