求助：一个关于飞线的奇怪现象
录入：edatop.com 点击：

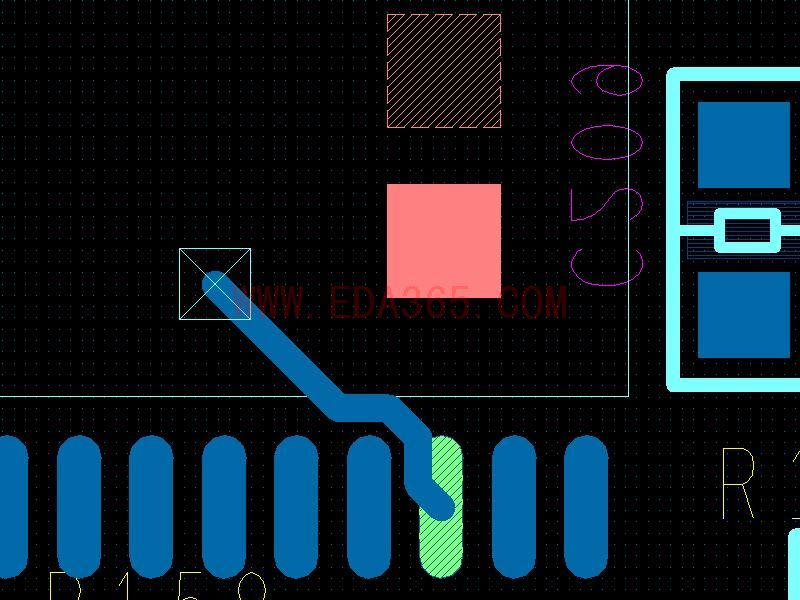

这是我画的一块板子PCB，如图1可以看出，绿色高亮的是同一个网络，都是+A3.3V；
图1
但是我在走线时会有一个框和一把X的飞线显示在线头上……

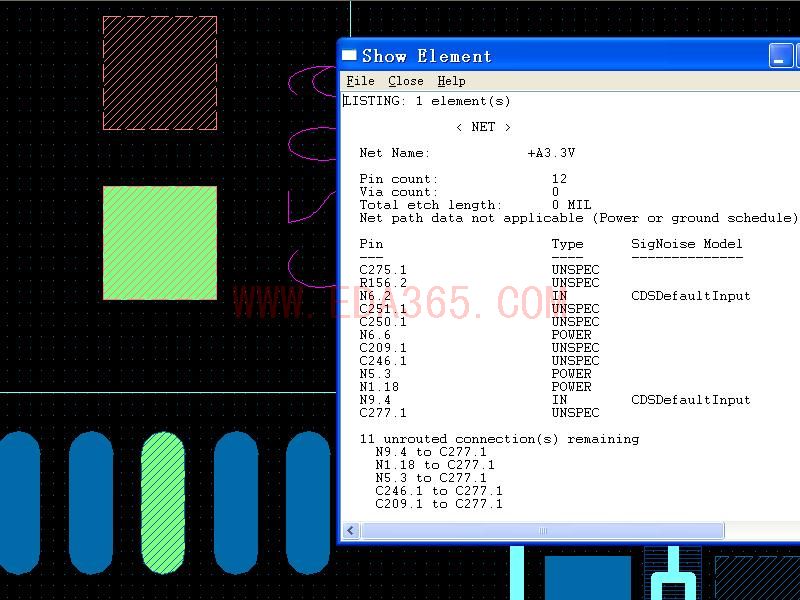

如图2所示：

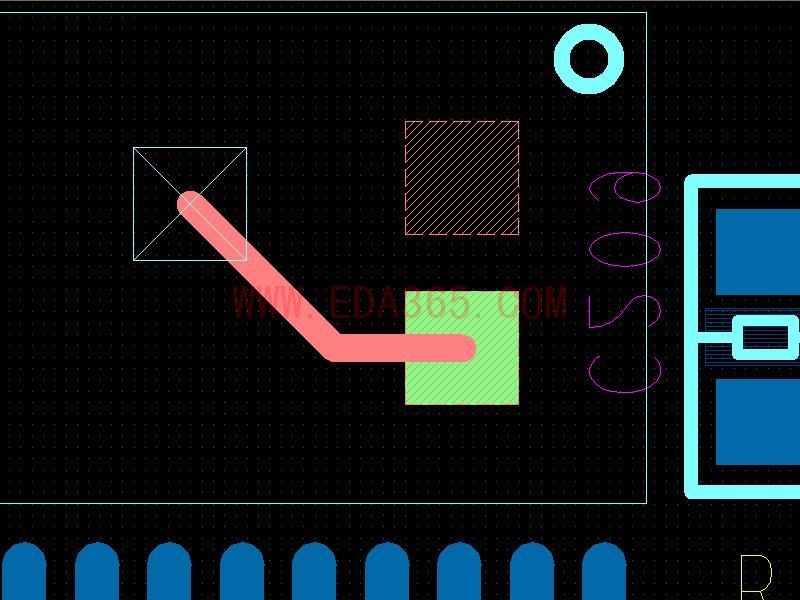

另外一个焊盘走线时候也有这个飞线的框和X，如图3所示，这是为什么?
这是设置问题么?
还有，只要是有框和X飞线的焊盘，在移动的时候都不会显示飞线；而其它的，在走线时没有框和X的，在移动器件时候都会显示出飞线来；
以前好像看到过论坛上有类似的问题，不过太久了，找不到了
有没有高人知道这是怎么回事呢?
求教orz
自己顶自己啊
期待高人来解答
你是不是给它加了电压属性，然后设置了Power And Gnd的RatNet啊?
楼上的 能不能再说明白一点啊
你说的电压属性我是没设过的，在哪里可以查看这个属性啊?
还有，经你这么一说我回去查了一下，我的那些管脚确实是都是电源管脚
你知道具体在哪里设置RatNet么?谢谢
我也是新手，不确定是不是这个地方的问题。
这个你可以看这个帖子“怎么设置电源和地为正方型的虚线框表示”
http://www.eda365.com/thread-22429-1-1.html
用EDIT-->PROPERTIES查看这个NET的属性就一清二楚了。
感谢sqnorman和七里香
我以前看的就是sqnorman的那个帖子，就是记的有人问过一样的问题，可是我搜索关键词“飞线”怎么都没有找到，呵呵，太感谢啦
