关于“negative plane islands”的问题

从2个方面试试：
1、把islands添加个属性
2、把机械孔改为走线连接的过孔

2# 黑月
感谢，

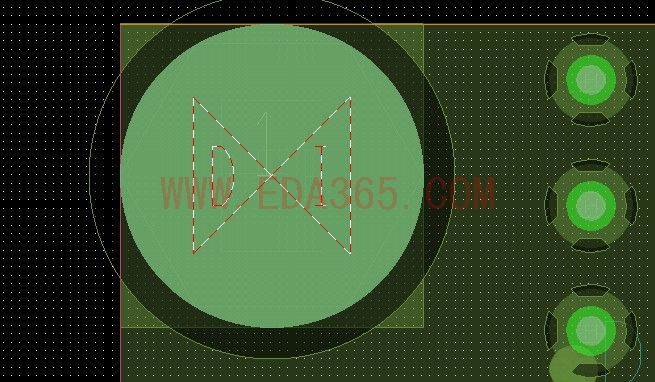

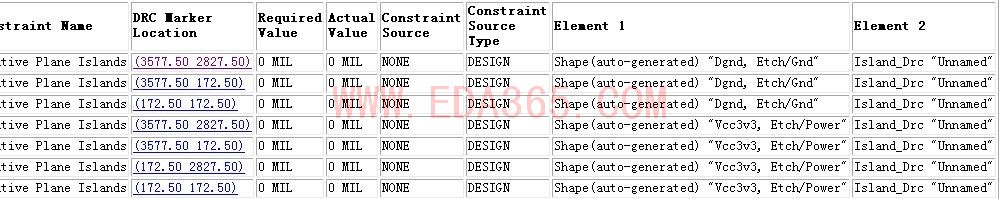

我知道了大概原因所在，是因为我沿着package keepin 画了四个安装孔，而安装孔在内层与package keepin得边界相切，结果形成了四个没有网络属性的孤岛，但是不知道为什么我用shape->delete islands一直删不掉?
另外
1，对island添加属性，能给出一个稍微详细点的操作步骤么
2，我暂时还不想把机械安装孔连接到任何网络上去，因为就算这样我只能解决在一个内电层上的drc，比如说只能把gnd层的drc去掉，但是在我的power层还是会形成一个孤岛（另外，如果我给这个过孔赋予电气属性，我是不是只能先在原理图schematic里面画出来这个过孔比如画成一个排针之类的，才能导入到pcb里面呢?还是可以通过走线添加过孔的形式来添加这个机械安装孔呢?）

重新铺地就可以了！

不知道怎么处理。我用ALTIUM DESIGNER 软件的时候也遇到过同样的问题。

最直接的处理方式， anti  etch压上去，不让出现小铜皮。
