如何把“器件内的引脚间距”和“器件与器件的间距”设置成不同的值？
录入：edatop.com 点击：
比如：
有一个器件封装，引脚间距0.95mm，中间间隙(Air Gap)0.35mm。

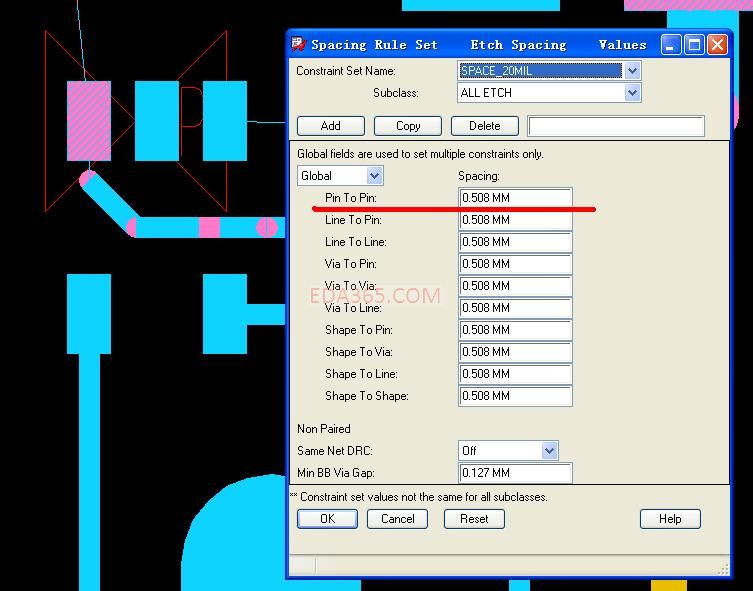

设计规则中电源线与其它走线间距设为0.508mm，那这样报如图DRC错误。
其中设置的Pin to Pin是应该是不仅包括了器件内部的引脚与引脚之间的距离，也包括了器件与器件之间引脚的距离(比如两个0805电阻之间引脚的距离)，那我想器件与器件之间的引脚间距至少0.508mm，而不必理睬器件器件内部的引脚距离比0.508mm小，我该如何设置?
不知道大家明白我的问题没有?
有一个器件封装，引脚间距0.95mm，中间间隙(Air Gap)0.35mm。
设计规则中电源线与其它走线间距设为0.508mm，那这样报如图DRC错误。
其中设置的Pin to Pin是应该是不仅包括了器件内部的引脚与引脚之间的距离，也包括了器件与器件之间引脚的距离(比如两个0805电阻之间引脚的距离)，那我想器件与器件之间的引脚间距至少0.508mm，而不必理睬器件器件内部的引脚距离比0.508mm小，我该如何设置?
不知道大家明白我的问题没有?
自己的问题自己解决。
把pin to pin设小点儿算了。这可能是最方便的解决方法。
自问自答，自娱自乐，很好很强大。
另：Allegro中的DRC间距全部指的是Air Gap！
也许把器件引脚画个constraint area，另设一个约束，估计也可以，但没有尝试。
其实这问题应该很常见，设置的不适合会报N多恐怖的DRC啊~！
这个方法可行,偶就是这么做的
Edit->Properties
Find:symbols
楼上兄弟给加个属性，这个还没设置过，不太清楚是干什么用的。
但看字面的意思是“元件内相同网络引脚不显示DRC”，是不是这个意思啊?
设了之后封装内的PIN之间就不会报DRC了
