求助，Gerber文件中板外框不见了
录入：edatop.com 点击：

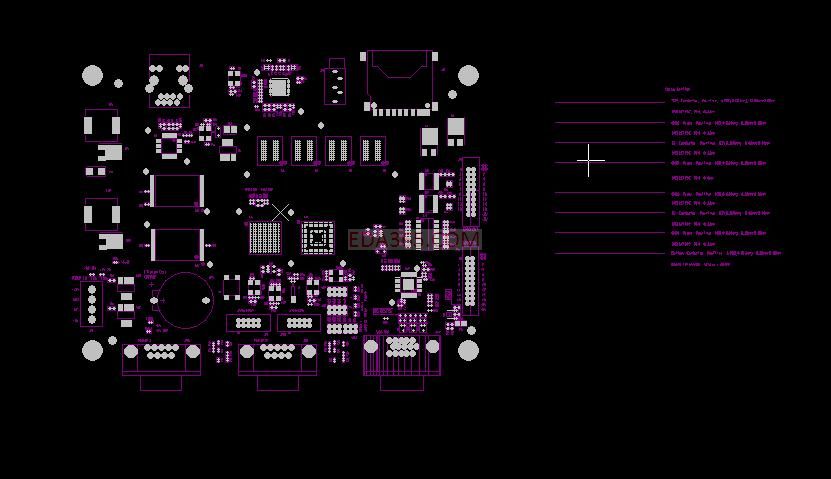

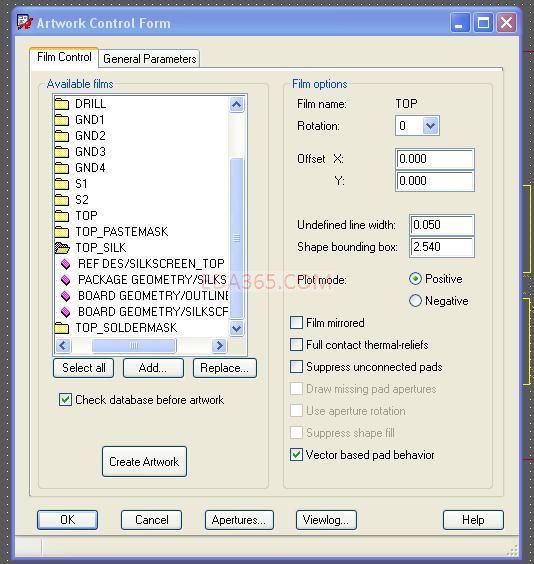

我出的Gerber文件中板子的外框不见了，不知道原因，另外丝印层用Add Rect画的东西也不见了，以下是丝印层的图和出Gerber时的设置，请教各位是什么原因。另，Gerber是274x的。
这是因为你的外框线宽度为0，在allegro里可见，但CAM软件中看不到的，你可以改成0.2mm宽。
谢谢zhuyt05，马上试一下，我还以为在Gerber设置的时候把Undefined Line Width 设一下就可以了，试一下，再回来报告效果
谢谢zhuyt05，可以了，就是不知道为什么设置Undefined Line Width不可以
