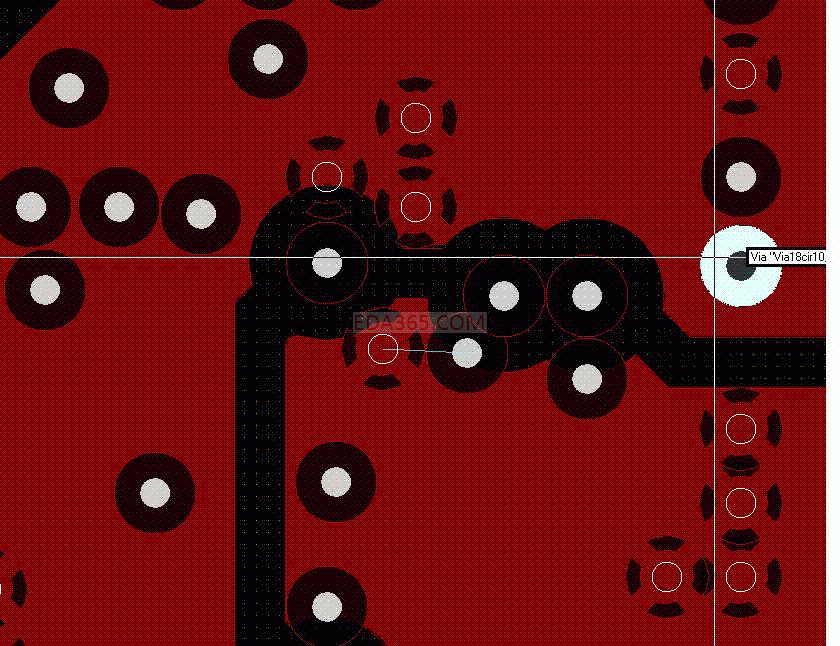

最近用16.2做板子遇到个奇怪的问题，在负片层，如果有孔碰到ANTI ETCH层的线就会出现下面这种不正常的闪避。各位兄弟有了解怎么解决的吗?

2种过孔：一种是隔离，一种是连接

应该没问题！出gerber，用cam350看看！

自己顶下，先感谢1楼2楼的答复。用CAM350看了，和图片一样的状态，图片显示的是3种状态，1是斜十字连接，2是ANTI PAD。3是在ANTI PAD的基础上又避让出一段距离。
