DOME类型的按键封装，导入到allegro pcb中之后走线有问题
录入：edatop.com 点击：

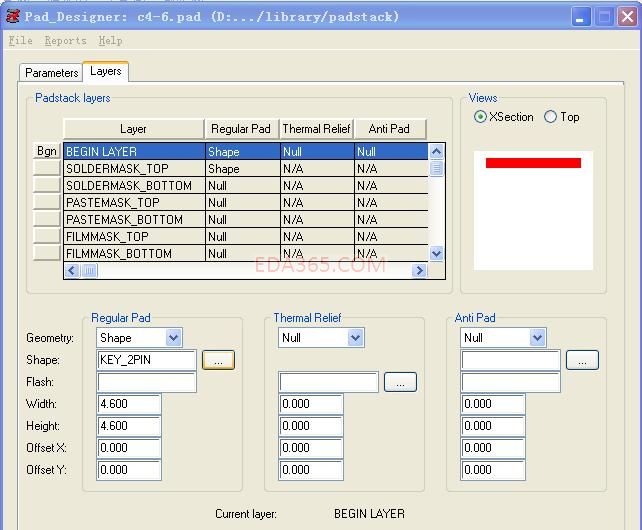

封装制作过程：里面的圆焊盘就是普通的pad，外面的圆环制作pad时调用了shape,如下图所示

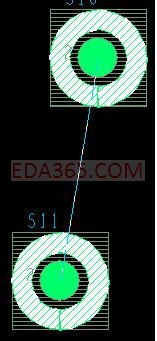

然后将该封装导入到allegro pcb中，如下图所示：
本来是外面的两个圆环是同一网络，但是它的鼠线显示的却是中心两个焊盘之间。

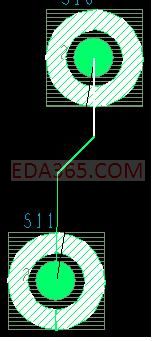

走线的时候，也是从中心出线的。这样就跟中心焊盘有干涉了。
请问我该怎么解决这个问题?谢谢了
然后将该封装导入到allegro pcb中，如下图所示：
本来是外面的两个圆环是同一网络，但是它的鼠线显示的却是中心两个焊盘之间。
走线的时候，也是从中心出线的。这样就跟中心焊盘有干涉了。
请问我该怎么解决这个问题?谢谢了
可以试试在画封装pad的时候（也就是你画的shape的时候）将original那个点定义在环的外侧某一点 ，届时导入以后，拉线的起点就变了
original那个点其实就是原点0.0，调入的时候自己注意对齐就行。
谢谢楼上的。按照你的方法，问题解决了。谢谢！
