allegro 16.3的jumper功能怎么使用啊

期待回复

只需增加Jumper_List属性就行了，属性值是Jumper的封装名。

做元件的时候总是提示"Symbol is not a jumper"
是什么原因

然后添加jumper_list的时候显示 没有匹配的
no matches

有高手解决下么?

这个有什么用啊

做元件的时候总是提示"Symbol is not a jumper"
是由于封装里面没有两个VIA。
我想知道jumper_list是在哪里添加的?是哪个ELEMENT的属性呢?
帮助里面讲的是board file，就是不知道在哪里? 郁闷啊

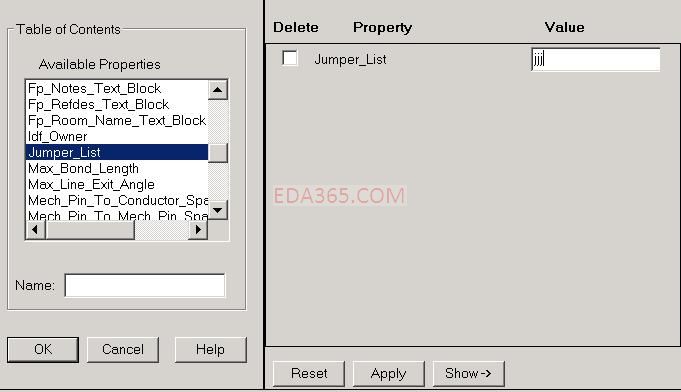

apple892 您的截图界面是如何点出来的?我总是找不到有JUMPER_LIST属性的ELEMENT?
盼复

这个帖子时间不短了，可一直没人准确回答，我只好亲自出马了
    这个问题的分成两部分来回答：
首先是在相应的库里建立跳线封装，如Jmp5mm

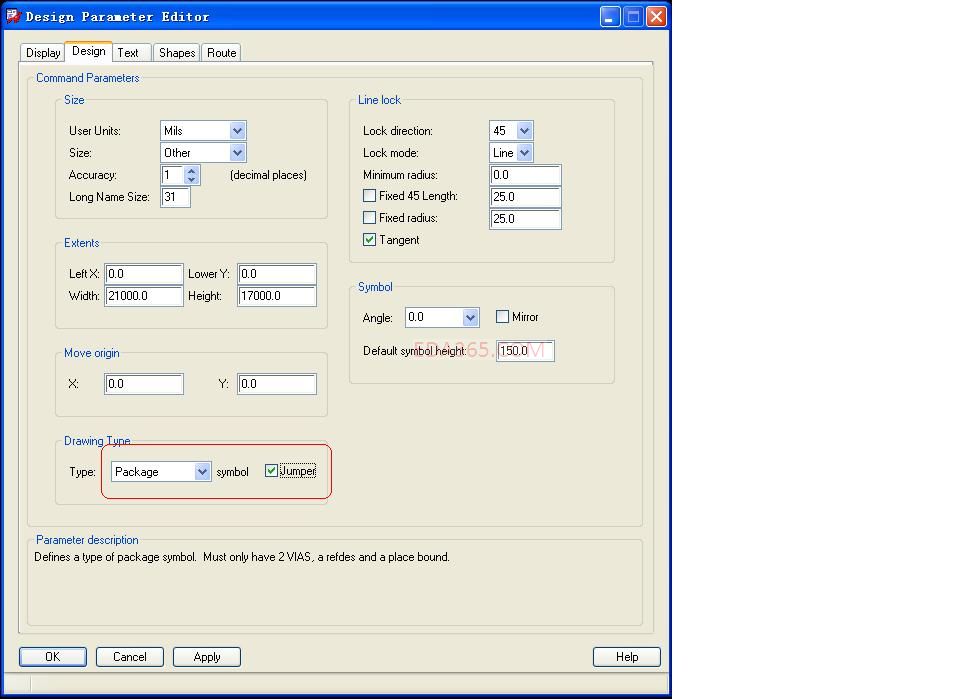

并按图勾选Jumper如图
用画线的方式添加过孔，然后删除连线，若过孔不合适可替换。
两过孔之间在丝印层上画条连线。

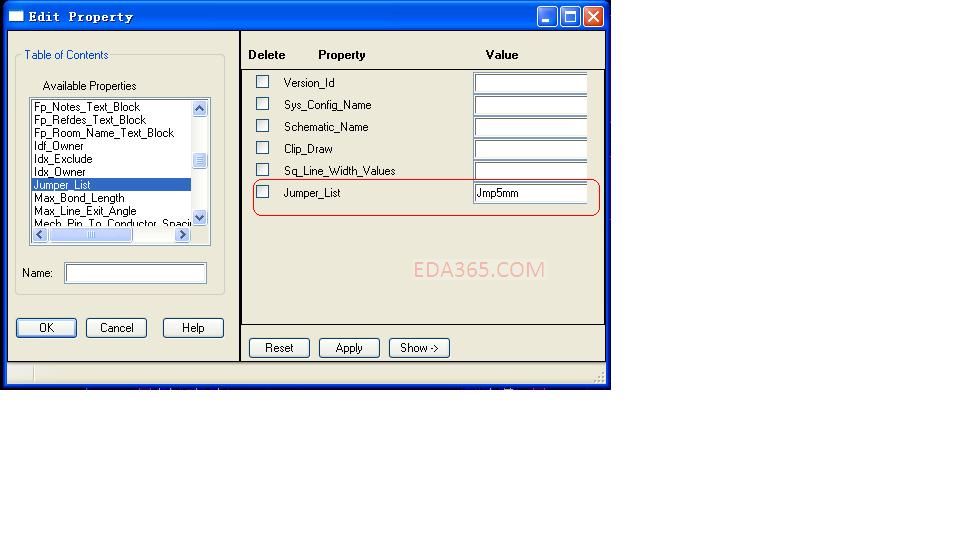

然后是Jumper_list属性的添加与设置

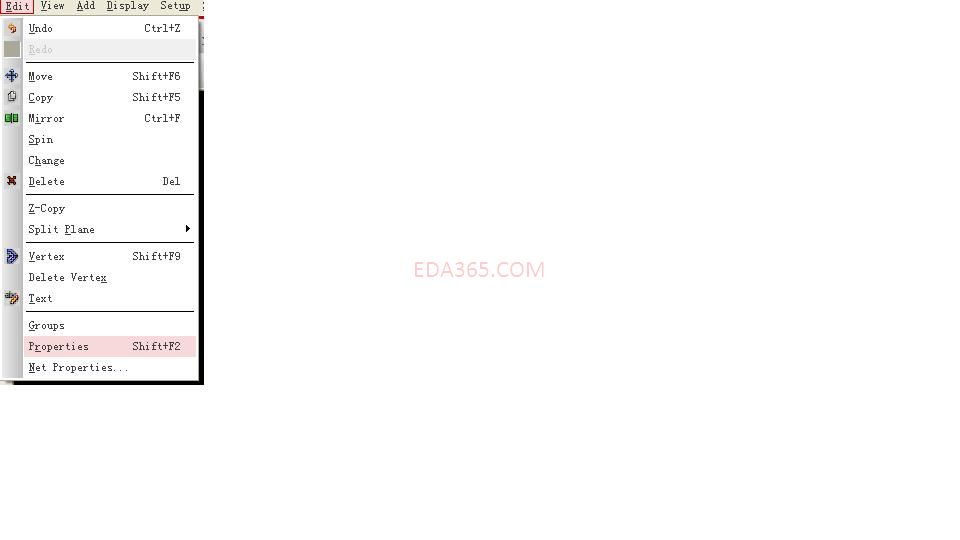

在EDIT菜单里选择Propertics

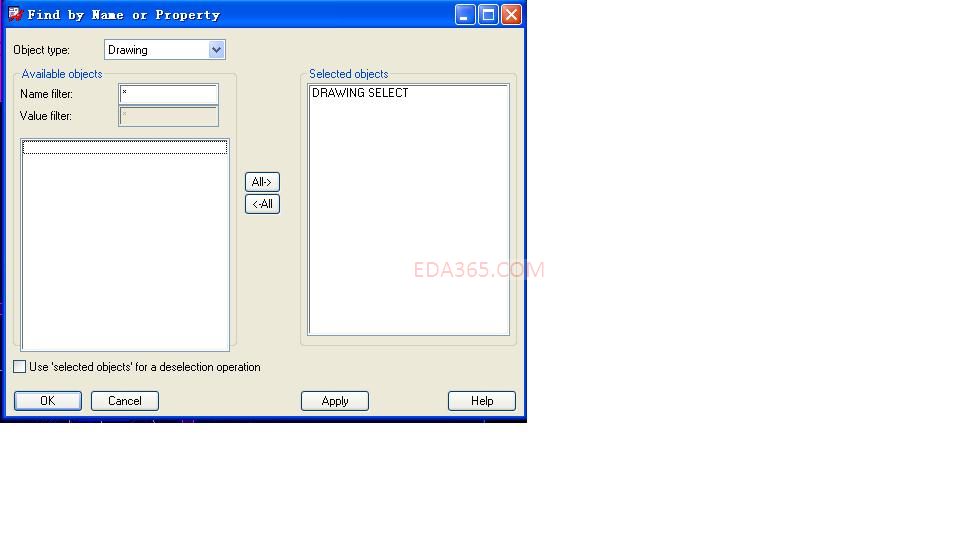

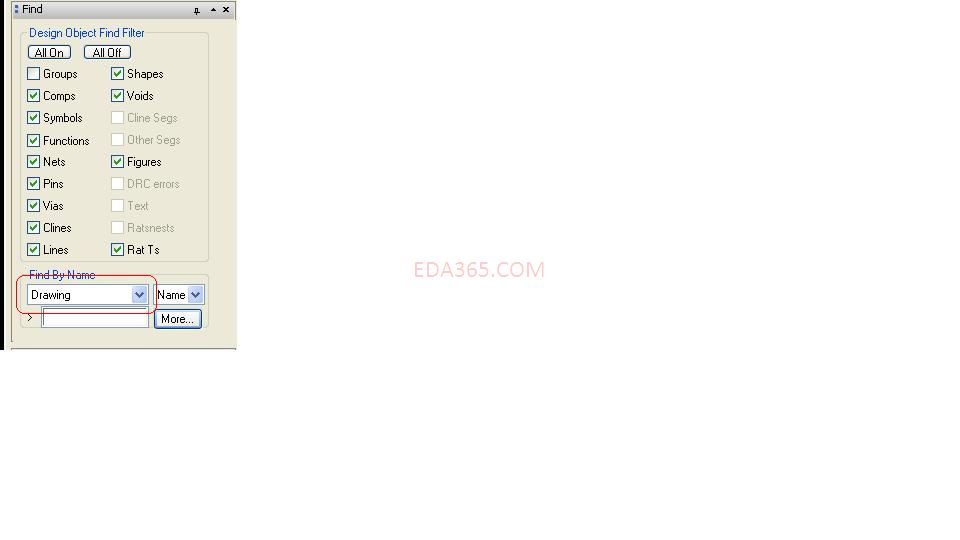

在

    10楼答复才是正解。应该加分！我受益匪浅，，多谢了！像这样的高手，以后应该多多的回复。

感谢 交流  的热心解答！
我刚刚测试过，补充以下两点：
1）做JUMPER封装的时候，只需要两个VIA+一根silkscreen top + ref des top 即可,另外原点最好放置在右边的VIA中心上。（我测试过，两边、中间都不一样的哦）
2）有多个JUMPER的时候，不是用“；”分号隔开，而是用“：”冒号隔开！ （反正我的版本就这样设置成功了）
哈哈，16.3的新功能已经全部测试完成了。谢谢各位啊！

回复 交流 的帖子
为什么我在添加跳线时那个子菜单是灰色的

学习了，谢谢
