问题请教：看不到钻孔

录入：edatop.com 点击：

为什么我在16.2中建PACKAGE和BOARD文件都只能看到PAD而看不到其上的钻孔呢?
是设置不对还是软件BUG?

问题解决了，是Design Paramters中的显示模式没有设置。

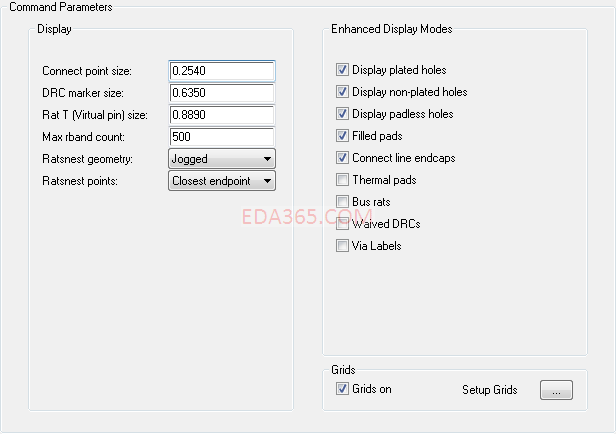

试下将下面圈的勾上.

呵呵,晚发了两秒.
