请教15.7用shape做不规则焊盘的一个细节
录入：edatop.com 点击：
我用shape做不规则焊盘，但有个问题，做出来begin layer 和soldermark_top坐标不一致的，就是说做出来的焊盘soldermark_top会偏，我尝试改中心做标但软件提示是不可以改的，怎么办呢?是否在哪里有疏漏或者错误呢?
这是SOLDERMARK_TOP层的坐标
这是begin layer层的坐标

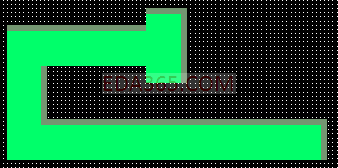

这是做出来的PAD
这么和你说吧：你在做 pad的shape的 时候就已经决定了你在调用时shape的放置位置，要解决这个问题就要回到做shape的时候，从一开始就核对好坐标，而不能都是对齐0，0.从你上传的图片来看你现在是都对齐左下角那个端点。修改如下：修改SOLDERMARK_TOP层原点或者画shape的时候向左下移动相应位置即可，调入就能正好套上。另外一个方法就是吧begin layer的shape相应向相反方向移动，不过我建议使用前者。
十分感谢啊，我已经解决了，谢谢啦
学习了
